Описание

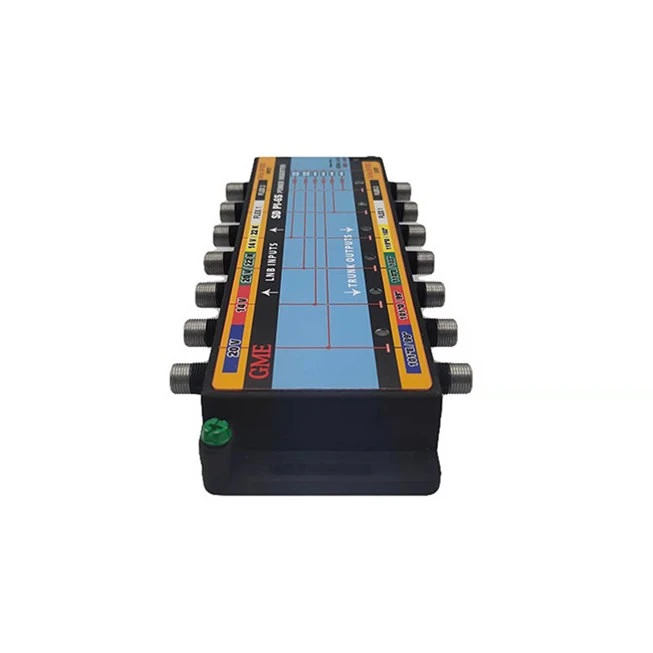

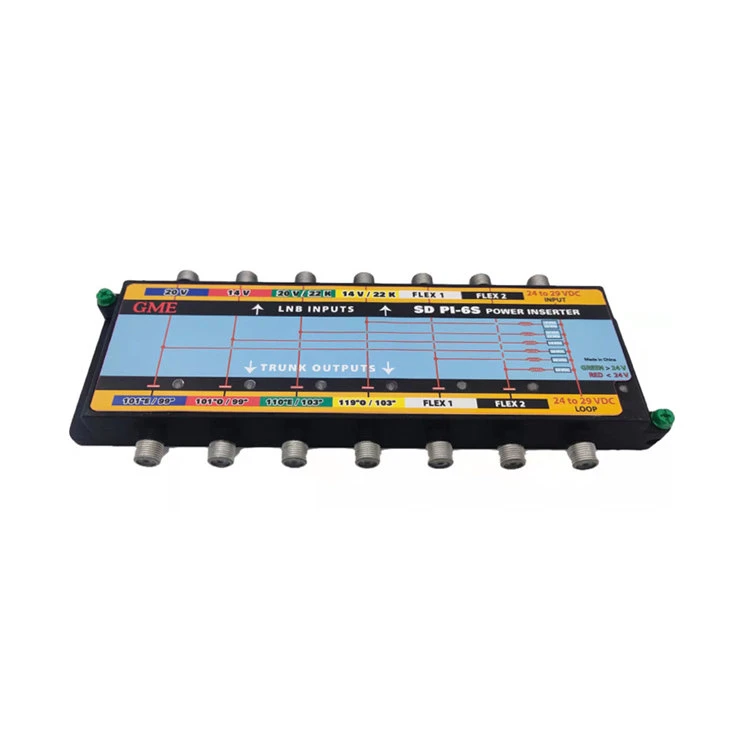

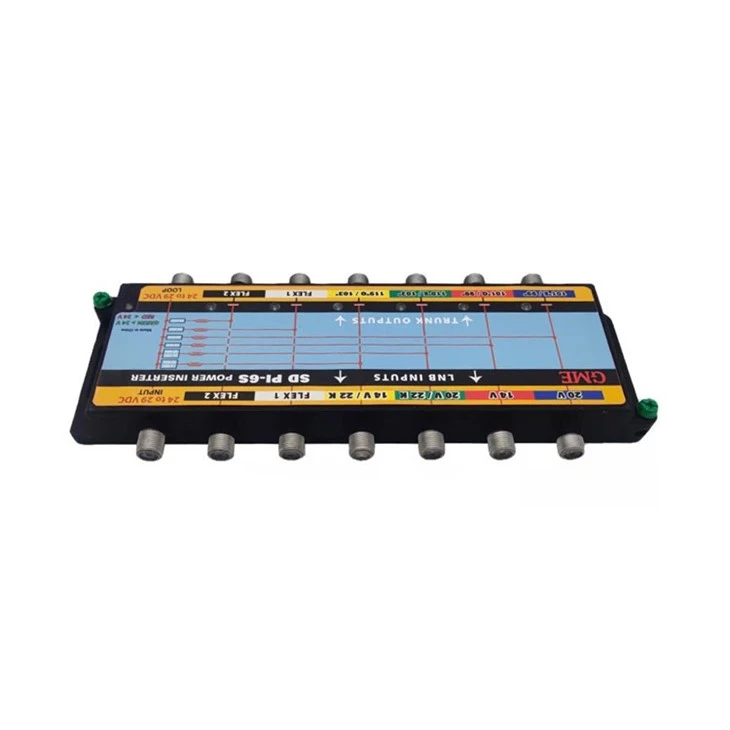

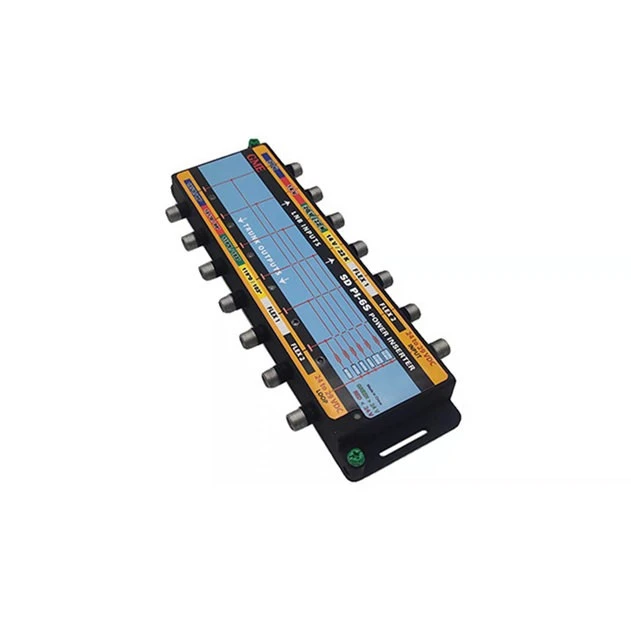

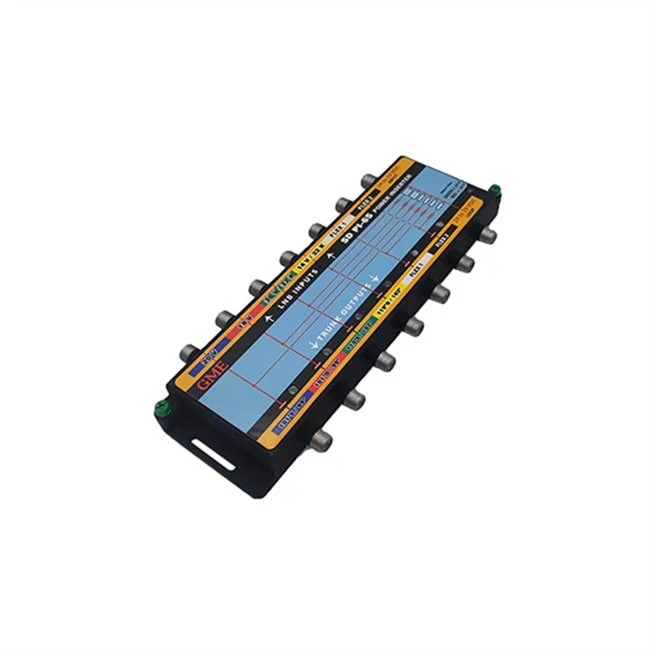

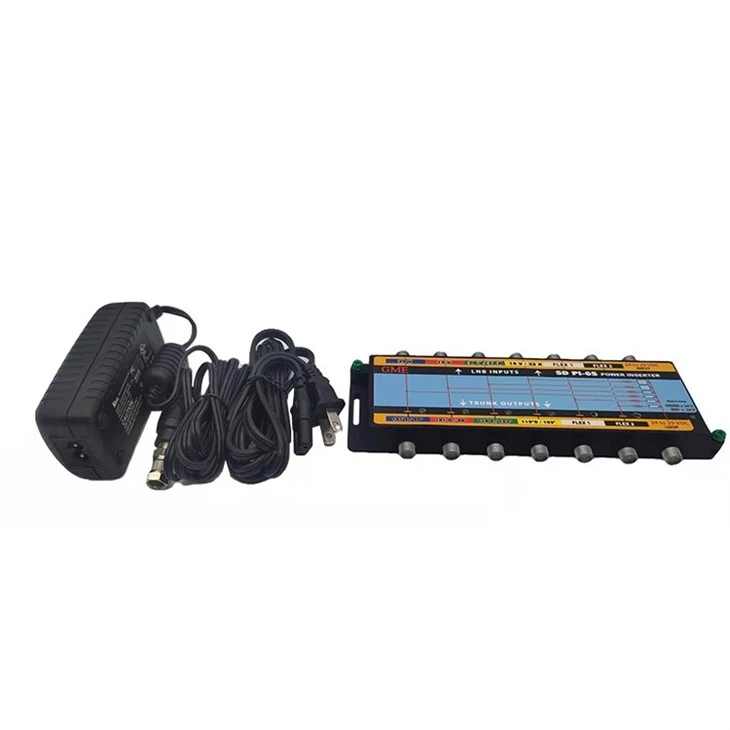

Устройство за включване на сателитно захранване DirecTV Locker за полярност
Модел SDPI6S захранва DIRECTV SL5 LNB, полярността заключва четирите изхода на антената и осигурява два изхода от 20 V за захранване на 95º LNB на антената DTV66E и възможен бъдещ поляритет. Усилвателите с линейно захранване могат да се захранват от захранващия блок. Общо два ампера DC са достъпни от защитения от късо съединение силов трансформатор.
Ситуация
Сигналите от DIRECTV® (4) полярност SLSP-F SlimLine® антена с SL5 LNB, DTV66E 95º антена и възможен 6-ти поляритет са необходими за множество превключватели.
Решение
Модел SD PI-6S захранва DIRECTV® SL5 LNB, полярността заключва четирите изхода на антената и осигурява 20 V FLEX1 и 13 V на FLEX2 входове за захранване на 95º LNB на антената DTV66E или други LNB.
Характеристики
◆ DIRECTV SL5 Ka/Ku честотна лента 250 до 2150 MHz
◆ Захранва се от захранващи адаптери PI-29 или PS242000A
◆ Захранва SL5, SL3 и Worldview LNB
◆ Компактен корпус: 1 инч SCTE вътрешно F разстояние
◆ Измервател на нивото на напрежението, вграден в ЧЕРВЕНО / ЗЕЛЕНО
Спецификация
|
Място на произход: Гуандун, Китай |
|||
|
Номер на модела: GDINS-001 (SD PI-6S) |
|||
|
АРТИКУЛ |
ТИПИЧНО |
QCLIMIT |
УСЛОВИЯ ЗА ИЗПИТВАНЕ |
|
ЧЕСТОТА ДИАПАЗОН |
|
|
250-2150 MHz |
|
ВМЪКВАНА ЗАГУБА |
|||
|
|
-1,0 dB |
-1,5 dB МАКС |
250-2150 MHz |
|
ИЗОЛАЦИЯ |
|||
|
МЕЖДУ ПРИСТАНИЩАТА |
-40dB |
-35dB МИН |
250-2150 MHz |
|
ВЪЗВРАТНА ЗАГУБА |
|
|
|
|
ВХОД/ИЗХОД |
-12dB |
-10dB МИН |
250-2150 MHz |
|
ВХОДОВЕ С ПРЕДОСТАВЯНЕ НА DC ЗАХРАНВАНЕ |
|||
|
ПОРТ №1 (20V 101 градуса и 99 градуса) |
|
20±0,5 VDC |
@50-350 mA |
|
ПОРТ №2 (14V 101 градуса и 99 градуса) |
|
13,5±0,5 VDC |
@50-350 mA |
|
ПОРТ №3 (22KHz и 20V 110 градуса и 103 градуса) |
|
20±0,5 VDC (+22KHz) |
@50-350 mA |
|
ПОРТ №4 (22KHz и 14V 119 градуса и 103 градуса) |
|
13,5±0,5 VDC (+22KHz) |
@50-350 mA |
|
ПОРТ №5 (ГЪВКАВ ПОРТ1) |
|
20±0.5VDC |
@50-350 mA |
|
ПОРТ №6 (FLEX PORT2) |
|
20±0.5VDC |
@50-350 mA |
|
22KHz ХАРАКТЕРИСТИКИ НА СИГНАЛА |
|||
|
ЧЕСТОТА |
|
22±4KHz |
|
|
РАБОтен ЦИКЪЛ |
|
±50﹪ |
<24,0 VDC |
|
НИВО |
|
400mVp-p МИН |
>24,0 VDC |
|
ЦВЯТ НА СВЕТОДИОД ЗА ЗАХРАНВАНЕ |
|
ЧЕРВЕНО |
|
|
СЪОТВЕТСТВАЩ НА: |
|
ЗЕЛЕНО |
|
|
ПРЕВКЛЮЧВАНЕ НА ЗАХРАНВАНЕ |
|
24V-29VDC |
ПРЕВКЛЮЧВАНЕ НА ЗАХРАНВАНЕ |
|
ВХОД |
|
100-240VAC / 50/60Hz |
ВСИЧКИ ПРИСТАНИЩА |
|
ИЗХОД |
|
24VDC/2.08A |
ВСИЧКИ ПРИСТАНИЩА |
|
ИМПЕДАНС |
|
75 ома |
(6) SCTE INDOOR F |
|
КОНЕКТОР |
|
ЖЕНСКИ ТИП "F". |
|
|
БРОЙ ВХОДНИ/ИЗХОДНИ ПОРТОВЕ |
|
|
|
Фирмен профил

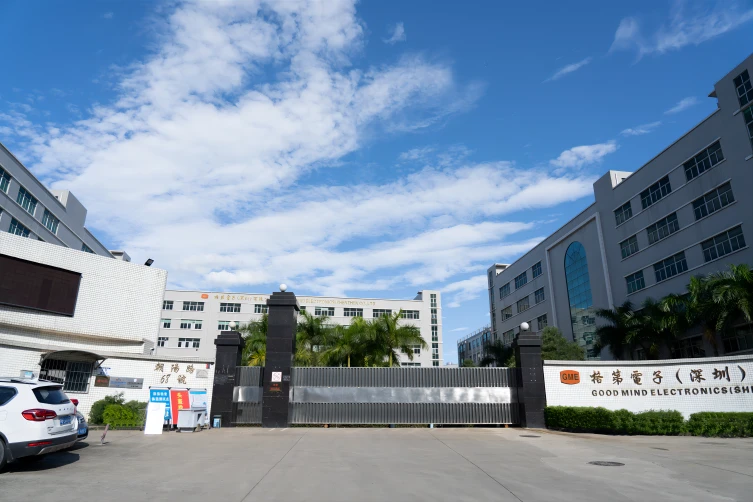

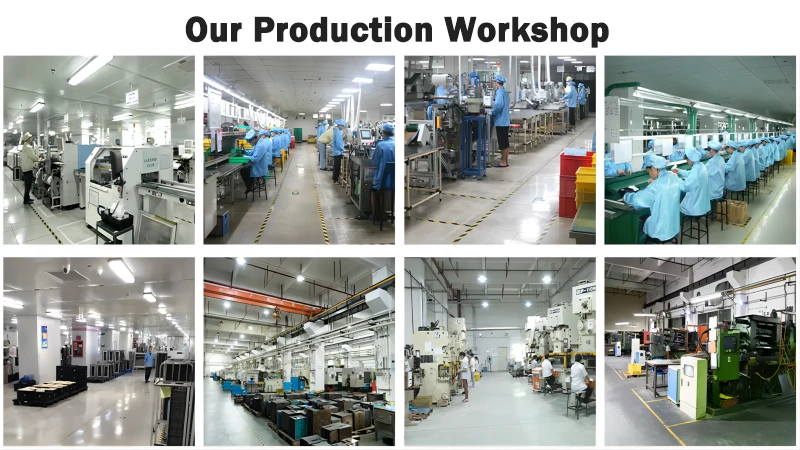

Goodmind Electronics (Shenzhen) Co., Ltd. е създадена през 1992 г. с регистриран капитал от 18 милиона щатски долара. Неговата собствена фабрика се намира в Шенжен и има повече от 1000 служители. Това е високо-технологично предприятие, интегриращо научноизследователска и развойна дейност, производство, продажби и обслужване. Компанията е специализирана в професионална производствена компания за антени / мрежова комуникация / Bluetooth / AV аксесоари / интелигентен дом / аксесоари за автомобили. Фабриката е вертикално интегрирана. Фабриката разполага с обработка на пластмаса, метално щамповане, цинково леене, SMT, DIP и монтажен център. Компанията има силна финансова мощ, професионален екип за научноизследователска и развойна дейност, отлично производствено оборудване и щадящо производство и е посветена на създаването на високо-качествени продукти за клиентите.
Как работи устройството за вкарване на сателитно захранване?
Satellite Power Inserter е свързан в линия между сателитния приемник и сателитната чиния. Той получава захранване от сателитния приемник през коаксиалния кабел и след това изпраща това захранване към LNB чрез същия кабел. Тази мощност е от съществено значение за LNB, за да усили и преобразува получените сателитни сигнали в използваема форма за приемника.
Каква е целта на устройството за включване на сателитно захранване?
Основната цел на устройството за включване на сателитно захранване е да осигури захранване на LNB, което е необходимо за неговата работа. Без захранването, подавано от вмъкващото устройство, LNB не би могъл да усили слабите сигнали, получени от сателитната чиния.
Как да инсталирам устройство за включване на сателитно захранване?
Инсталирането на устройство за включване на сателитно захранване обикновено е лесно. Първо изключете коаксиалния кабел от сателитния приемник. След това свържете единия край на коаксиалния кабел към входния порт на устройството за вмъкване, а другия край към изходния порт на устройството за вмъкване, обозначен като "to LNB" или подобен. Накрая свържете захранването на устройството за включване към електрически контакт и се уверете, че устройството за включване получава захранване.
ЧЗВ
Въпрос: Мога ли да използвам който и да е Satellite Power Inserter с моята сателитна система?
О: От съществено значение е да използвате устройство за включване на сателитно захранване, което е съвместимо с вашата сателитна система и LNB. Уверете се, че устройството за вмъкване осигурява правилното напрежение и ток, изисквани от вашия LNB, тъй като използването на несъвместим инструмент за вмъкване може да повреди LNB или да доведе до лошо качество на сигнала.
В: Може ли сателитно захранване да се използва на открито?
О: Докато сателитните захранващи устройства обикновено са предназначени за употреба на закрито, има налични устойчиви на атмосферни влияния модели, които могат да се използват на открито. Ако трябва да инсталирате инсталатора на открито, уверете се, че използвате устойчив на атмосферни влияния корпус или капак, за да го предпазите от елементите и да предотвратите повреда от вода.
В: Къде мога да закупя сателитен захранващ инсертер?
О: Сателитните захранващи устройства се предлагат за закупуване от различни търговци на електроника, онлайн магазини и доставчици на сателитно оборудване. Уверете се, че сте избрали реномиран продавач и проверете дали устройството за вмъкване е съвместимо с вашата сателитна система, преди да направите покупка.
