Описание

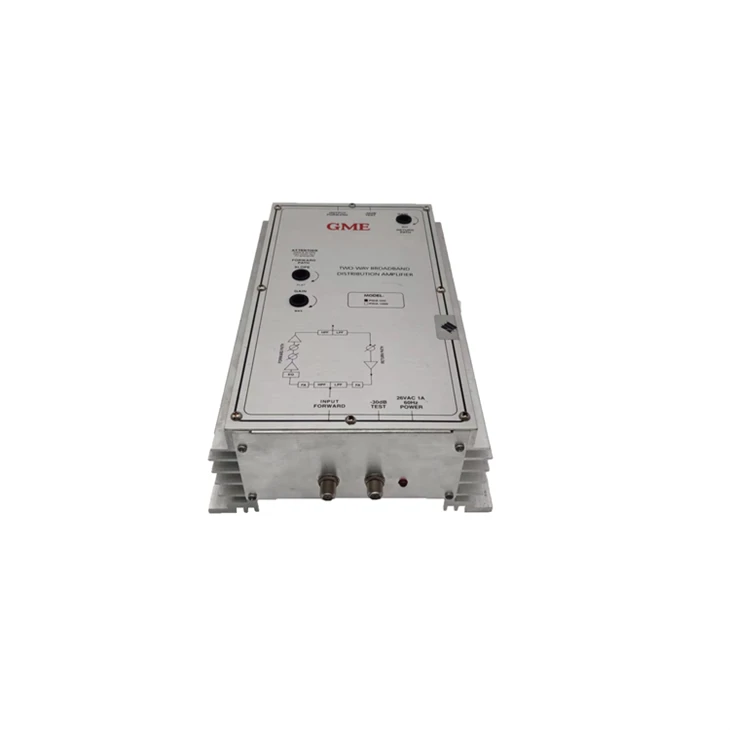

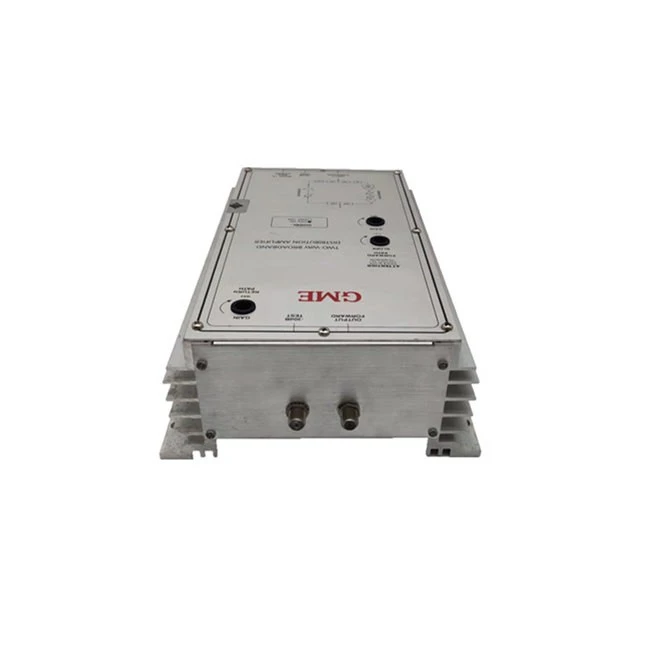

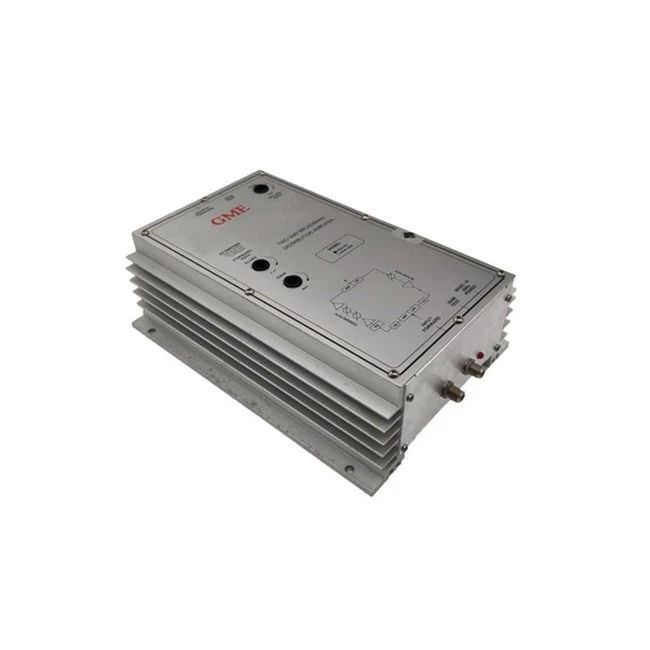

Двупосочният Push Pull Distribution Amplifier са двупосочни широколентови усилватели за вътрешно разпределение- с професионално качество. Тези усилватели са идеални за много-канални радиочестотни разпределителни системи, източникът на вход е "кабелна връзка" или изход на MATV/SMATV/CATV глава.

Хибридни модули с двойно натискане-издърпване за поддържане на добро C/N, когато се използват контрол на усилването и контрол на накланянето.
Пасивен и активен обратен път.
Вграден-променливо усилване и контрол на наклона и изходни тестови портове.
Преходна защита на линията.

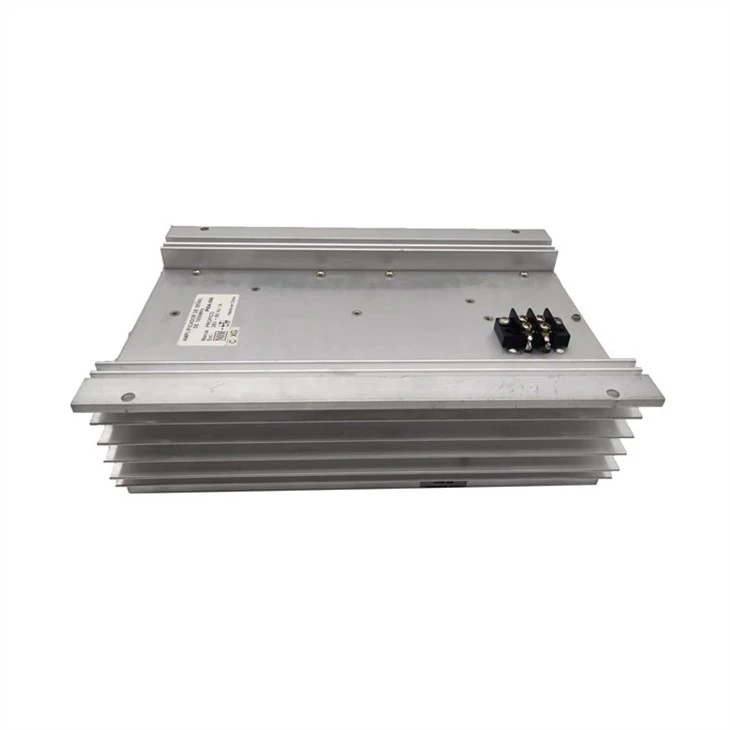

Алуминиево шаси за отлично разсейване на топлината.
Добър за CATV/MATV/SMATV пускане на сигнал от главния край или повишаване на нивото на сигнала при разпространението на сигнала.
Наличен различен честотен диапазон: 550MHz, 860MHz, 1000MHz.

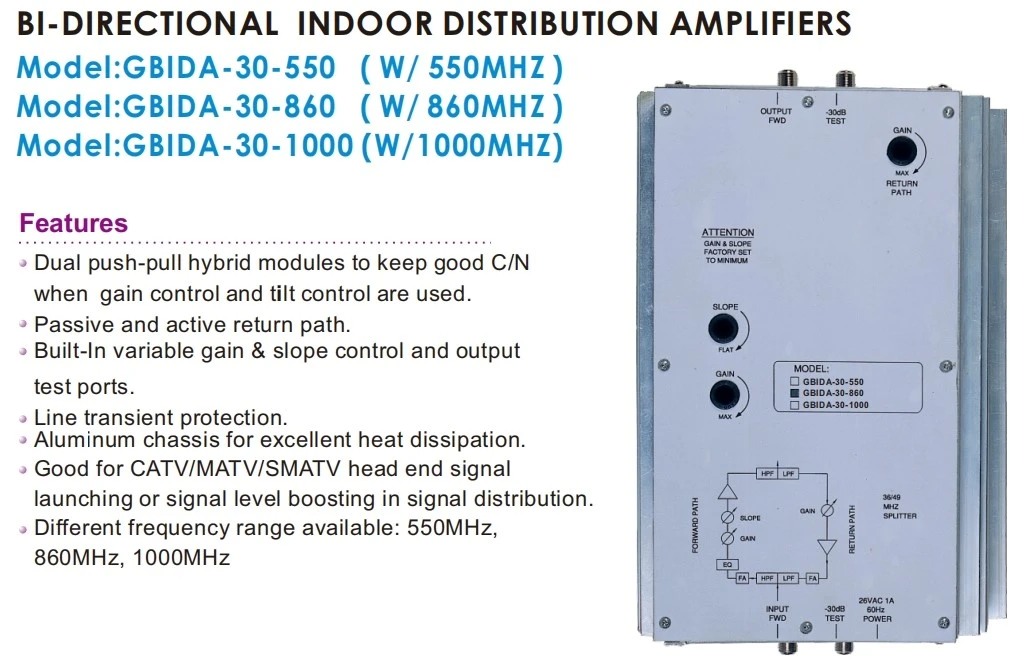

CATV Line Amplifier

Спецификация

Номер на модела: GDAMP-017 (GBIDA-30-550)
Модел Спецификация	ГБИДА-30-550	ГБИДА-30-860	ГБИДА-30-1000	Интегриран активен път за връщане	единици
Честотен диапазон:	490-550	49-860	49-1000	5-36	MHz
Плоскост:	±0.5	±0.75	±0.75	±0,5 реф. към 1dB наклон	dB
Зареждане на канала:	77	129	150	3
печалба:	32	32	32	18	dB
Изходно ниво:	46	44	40	40	dBmV
Фигура на шума (a):	7	8.5	8.5	6	dB
Диапазон на контрол на усилването:	10	10	10	15	dB
Диапазон на контрол на наклона:	8	8	8	NA	dB
Ниво на тестов порт:	-30,±2	-30,±2	-30,±2		dB
Съставен втори ред-CSO (b):	-58	-54	-56	-60	dB
Композитен троен ритъм-CTB (b):	-58	-48	-53	-60	dB
Кръстосана модулация-XMOD (b):	-60	-48	-54	-60	dB
Модулация на бръмчене:	-70	-70	-70	-65	dB
Импеданс-Всички портове:	75	75	75	75	Ω
Загуба на връщане
вход:	12	12	12	15	dB
Изход:	15	15	15	15	dB
Работна температура:	-20 до +60	-20 до +60	-20 до +60		степен
Захранване Req.
117VAC, 60Hz (i):	21.5	23	24	-	W
26VAC, 60Hz:	0.85	0.9	1	-	усилвател
Размер (ДxШxВ) м/м	270x180x82	270x180x82	270x180x82	-	m/m
Транспортно тегло: кг	2.85	2.85	2.85	-	кг
Брой хибриди:	2	2	2	-
Хибридна технология:	Бутане-Дръпване	Бутане-Дръпване	Бутане-Дръпване	-
