Описание

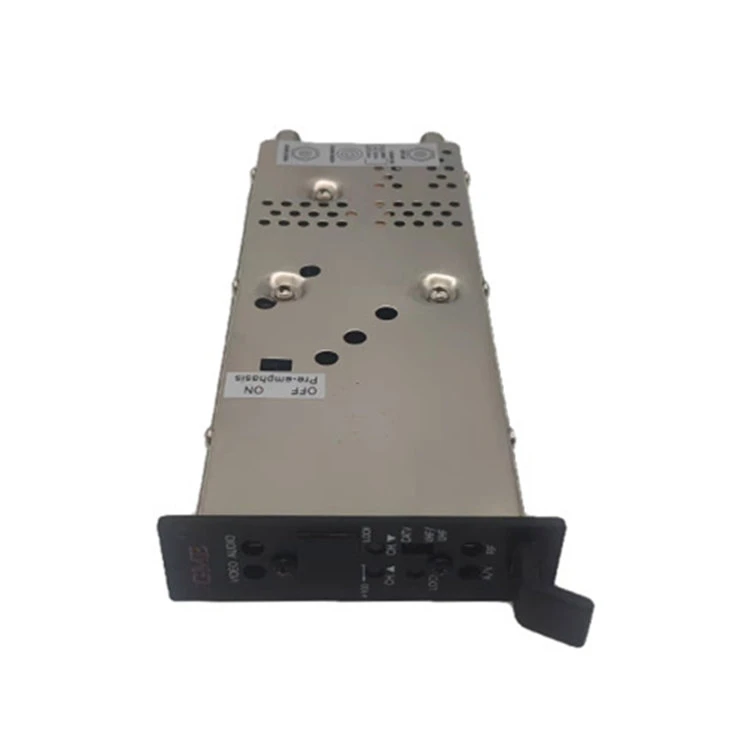

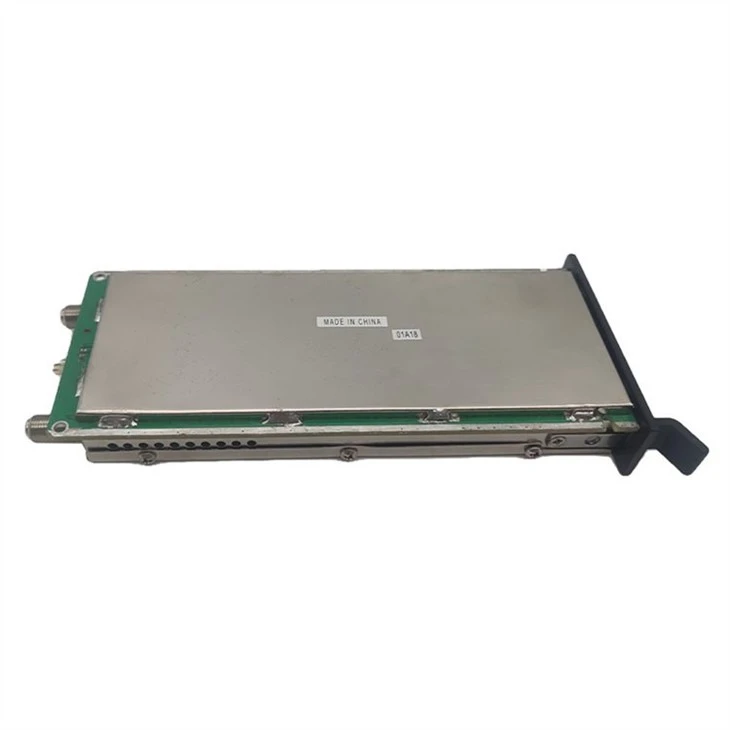

Модуларен гъвкав модулатор за телевизионни канали MATCM-45 е контролиран от микропроцесор качество на повторно излъчване, синтезиран фазово заключен контур, гъвкав по честота CATV/TV телевизионен модулатор. Двойното преобразуване и превъзходното SAW филтриране осигуряват съвместимост на съседен канал и свободен фалшив изход. MATCM-45 осигурява 45dB изходно ниво от 50 до 864MHz, включително CATV и телевизионни честоти. Конфигурацията за канализиране може да се променя с бутоните нагоре/надолу, разположени на предния панел.

Двойно хетеродинно преобразуване
45dBmV минимум при 50-864MHz
Автоматични филтри за разделяне на лентата за превъзходно съотношение носеща към шум
SAW филтриран
Поддържа TV, CATV, честота и функция за заключване
FCC честотно отместване с автоматична настройка

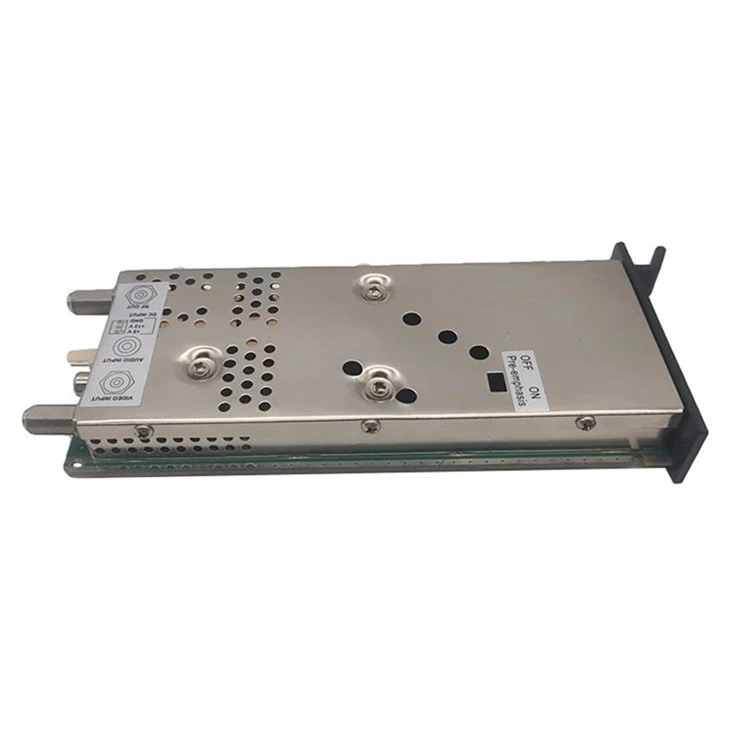

Pre-превключвател за премахване на акцента, достъпен от страничния панел за вмъкване на композитен BTSC стерео сигнал.

Спецификация

Място на произход: Гуандун, Китай
Номер на модела: GDM-007 (MATCM-45)
АРТИКУЛ	ТИПИЧНО	QCLIMIT	УСЛОВИЯ ЗА ИЗПИТВАНЕ
RF OUT
Честотен диапазон			54 - 864 MHz
FCC честотни отмествания		Автоматично	+12.5KHz, +25KHz или None според изискванията за всеки канал +12.5KHz: CATV CH14-16 CH25-41 CH43-53 +25KHz: CATV CH.42 CH98-99
Изходни канали			CATV: CH.2 - CH.135 TV (VHF)-CH.2-CH.13 (UHF).CH.14-CH.78
Изходно ниво		+45 dBmV мин.
Контрол на изходното ниво		>10 dB
Изходен импеданс		75 ома
Носеща честота на изображението		65 KHz
Интер - носеща честота		65 KHz
P/S Carrier Ratio		-11 - -30dB Мин.
Бийт на съседен канал (-4,5MHz)		-60 dB мин.	Над диапазона на контрол на усилването
Плоскост на пропускателната лента		61,5 dB P/V Макс.
Фалшив-			@Настроено изходно ниво 45dBmV
В групата		-60 dB мин.	A/V съотношение @-15dBc
Извън групата		-58 dB мин.	@ 54 - 864 MHz
Селективност на канала			A/V съотношение @-15dBc
Fv - 6.00MHz		55 dB мин.
Fv - 3.58MHz		55 dB мин.
Fv - 2.42MHz		55 dB мин.
Fv - 1.50MHz		55 dB мин.
Fv- 1.25MHz		30 dB мин.
Интермодулационно изкривяване		57 dBc мин.	Визуална носеща @45dBmV
3 тона 920 такта			Аурална носеща @-15dBc Fa +3.58MHz @-17dBc
Остатъчен FM	<2 KHz		Пиково отклонение @ 10KHz диапазон
НОСИТЕЛ / ШУМ		60dB мин.
Възвратна загуба на изход		-3 dB мин.	@54 - 864MHz
В ПЪЛ
ВИДЕО
Видео входен импеданс		75 ома
Максимална видео дълбочина на модулация		87,5 % мин.	Входно ниво 0,8 Vp-p
Видео вход @87,5% модулация		1+0.4 , -0,3 Vp-p
C/L забавяне Диференциално усилване		0±50 nsec	Видео 87,5% модулация, тестов сигнал с TSG95 NTSC NTC7 cmpst. Видео J87.5% модулация
Диференциална Dhase		По-малко или равно на 5 градуса	Тестов сигнал с TSG95 NTSC NTC7 cmpst. Видео 87,5% модулация, тестов сигнал с TSG95 NTSC NTC7 cmpst.
Възвратна загуба на видео вход		-18 dB мин.	До 4.2MHz
АУДИО
Аудио входен импеданс		10 Kohm	Unblance
Звуково отклонение		260mV RMS Макс.	@±25KHz PK iv/800Hz тон
Аудио Пред{0}}акцент		75 u Sec	Избран превключвател за ИЗКЛ/ИЗКЛ
ОБЩИ

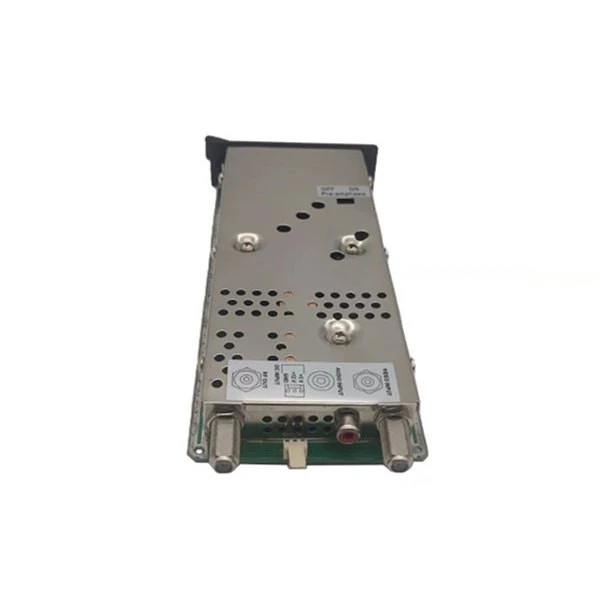

Тип конектор: VIDEO IN/RF OUT		F ТИП
Тип конектор: AUDIO IN		RCA ТИП
Вход за постоянен ток-
+12V / 280mA		±0,2 VDC
+5V / 400mA		±0,2 VDC
Работна температура			@ O степен До +50 степен
Размер			W(2.5CM) * H(8.9CM) * D(21.5)
Тегло			0,38 кг
