Описание

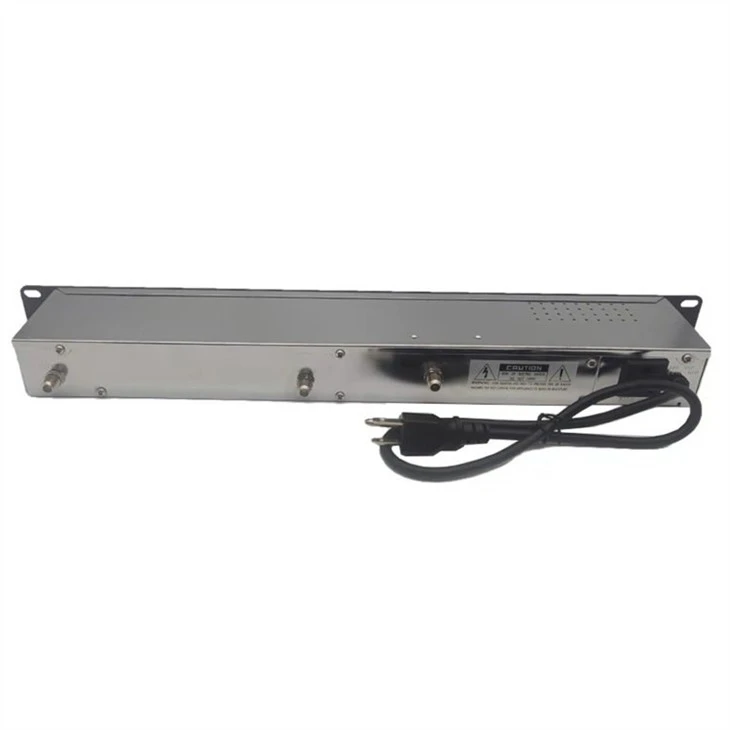

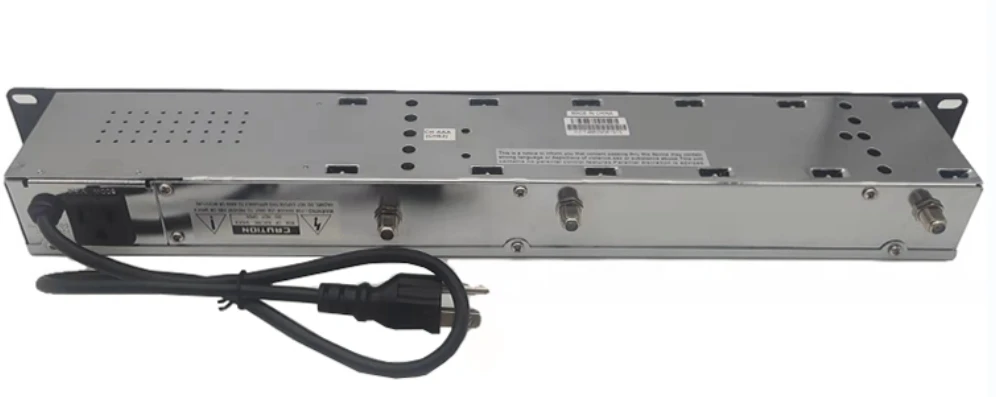

CT-SAW860 е изцяло твърдотелен-аудио/видео модулатор, който осигурява модулиран видео и звуков радиочестотен изход на фиксиран канал от 54MHz до 860MHz.
SAW Filtered Audio Video Modulator приема видео със стандартна полярност на ниво 0,7-2,5 Vp-p от видео източници като сателитен приемник, демодулатор, телевизионна камера, DVD плейър или видеорекордер.

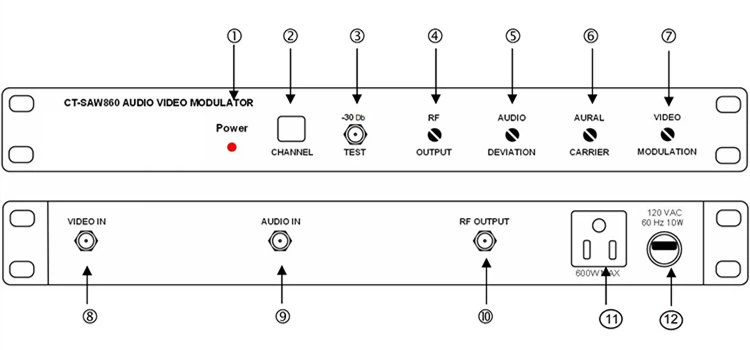

Устройството осигурява висококачествени видео, цветни и аудио сигнали на всеки неизползван канал в затворена система MATV, SMATV или CATV. За лесна работа, всички контроли за ниво са разположени на предния панел.
Спецификация
|
Място на произход: Гуандун, Китай |
|
|
Номер на модела: GDM-004 (GLM-SAW860) |
|
|
RF |
|
|
1. Изходни канали |
TV VHF: 2-13, UHF: 14-69, CATV: 2-127 |
|
2. Изходно ниво |
+55 dBmV (минимум) |
|
3. Диапазон на изходното ниво |
13 dB |
|
4. Съотношение A/V носител |
-7dB до -22dB |
|
5. Фалшив изход |
-60 dB под видео носещата (съотношение @A/V носеща -15 dB, изходно ниво: +55dBmV) |
|
6. Честотна точност/стабилност |
±5 KHz |
|
7. Изходен импеданс |
75 ома |
|
8. Възвратна загуба на изход |
9 dB |
|
ВИДЕО |
|
|
1. Ниво на видео вход |
0,7 Vp-p минимум при 87,5% модулация |
|
2. Диференциално усилване |
<5% (10 to 90% APL) |
|
3. Диференциална фаза |
<5˚ (10 to 90% APL) |
|
4. Брум и шум |
-60 dB при 87,5% модулация |
|
5. Съотношение визуален носител към шум |
60 dB при 4 MHz BW |
|
6. Честотна характеристика |
±1,7 dB (30 Hz до 4,2 MHz) |
|
АУДИО |
|
|
1. Входно ниво |
0,8 Vp-p за ±25 KHz отклонение |
|
2. Входен импеданс |
600 ома небалансиран |
|
3. Пред-ударение |
75 µSec |
|
ОБЩИ |
|
|
1. Диапазон на входната мощност |
120 VAC, 60 Hz |
|
2. Работна температура |
32 ˚F ~ 122 ˚F |
|
3. Конектори |
Всички тип "F". |
|
МЕХАНИЧЕН |
|
|
1. Размери |
19" (W) x 1.75" (H) x 2.25" (D) |
|
2. Тегло |
4,3 паунда |

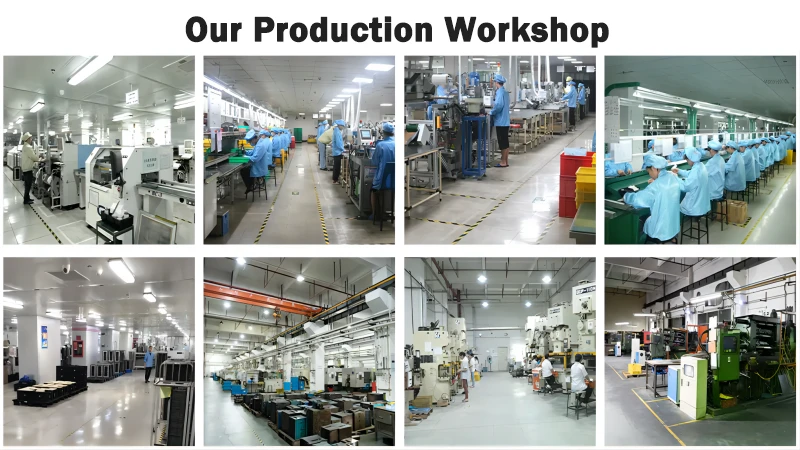

Goodmind Electronics (Shenzhen) Co., Ltd. е създадена през 1992 г. с регистриран капитал от 18 милиона щатски долара. Неговата собствена фабрика се намира в Шенжен и има повече от 1000 служители. Това е високо-технологично предприятие, интегриращо научноизследователска и развойна дейност, производство, продажби и обслужване. Компанията е специализирана в професионална производствена компания за антени / мрежова комуникация / Bluetooth / AV аксесоари / интелигентен дом / аксесоари за автомобили. Фабриката е вертикално интегрирана. Фабриката разполага с обработка на пластмаса, метално щамповане, цинково леене, SMT, DIP и монтажен център. Компанията има силна финансова мощ, професионален екип за научноизследователска и развойна дейност, отлично производствено оборудване и щадящо производство и е посветена на създаването на високо-качествени продукти за клиентите.
Какво е SAW филтриран аудио-видео модулатор?
SAW Filtered Audio Video Modulator е устройство, което обикновено се използва в аналогови телевизионни системи за излъчване на аудио и видео сигнали. Той използва филтър за повърхностни акустични вълни (SAW) за прецизно оформяне и филтриране на модулирания сигнал, осигурявайки съответствие със специфични честотни стандарти и намалявайки смущенията.
Как работи SAW филтър в този контекст?
Филтърът за повърхностни акустични вълни (SAW) е устройство с акустични вълни, което филтрира и обработва електронни сигнали на радиочестоти. В този модулатор той помага за прецизиране на честотните характеристики на аудио-видео сигнала, като гарантира, че остава в рамките на определения честотен спектър и минимизира смущенията.
Каква е целта на SAW филтър в аудио-видео модулатор?
SAW филтърът в модулатора служи за оформяне и филтриране на модулирания сигнал. Помага за постигане на специфични честотни стандарти, предотвратява смущения в съседни канали и подобрява цялостното качество на предавания аудио-видео сигнал.
SAW филтриран аудио и видео модулатор
SAW (повърхностна акустична вълна) филтриран аудио-видео модулатор е устройство, използвано в аналогови телевизионни системи за излъчване на аудио и видео сигнали. Той включва SAW филтър, който е устройство с акустични вълни, за прецизно оформяне и филтриране на модулирания сигнал. Това помага да се гарантира съответствие със специфични честотни стандарти и намалява смущенията.
Този тип модулатор все още ли е актуален с преминаването към цифрово излъчване?
С масовото преминаване към цифрово излъчване, традиционните аналогови аудио-видео модулатори с SAW филтри стават все по-рядко срещани. Системите за цифрово излъчване често използват по-усъвършенствани техники за модулация и кодиране.
Как модулаторът адресира смущенията от съседни канали?
SAW филтърът е инструмент за намаляване на смущенията от съседни канали или нежелани сигнали. Той гарантира, че модулираният сигнал остава в рамките на определения честотен диапазон, минимизирайки риска от смущения.
ЧЗВ
Въпрос: Може ли SAW филтриран аудио-видео модулатор да обработва множество канали?
О: Да, в зависимост от своя дизайн и спецификации, един модулатор може да обработва множество канали. От решаващо значение е да проверите възможностите на устройството и да осигурите съответствие с регионалните стандарти за излъчване.
В: Как да осигуря съвместимост с регионалните стандарти за излъчване?
О: От съществено значение е да се консултирате с производители или доставчици, за да сте сигурни, че SAW филтрираният аудио-видео модулатор отговаря на специфичните стандарти и разпоредби за излъчване във вашия регион.
В: Има ли текуща поддръжка за поддръжка и надстройки за този тип оборудване?
О: Тъй като аналоговите системи за излъчване постепенно се премахват, поддръжката за поддръжка и надграждане на традиционни аналогови модулатори може да стане ограничена. Помислете за преминаване към дигитални решения за-дългосрочна жизнеспособност.
