Описание
Комерсиалният аудио-видео модулатор GM55 е проектиран да осигури съвместимост на съседни канали и честотна точност на FCC Docket 21006. Този евтин модулатор поддържа пълен изход от 55 dBmv на всеки отделен VHF, Mid, band или Super band канал. Модулираните канали могат да бъдат вмъкнати във всеки неизползван канал в MATV или SMATV система със затворена верига.
Висококачествената външна модулация и контролите на нивото на RF осигуряват години надеждна работа. Модулаторът се доставя с всички предварително настроени-вътрешни настройки и FCC Docket 21006 отместване са стандартни без допълнителни разходи.
- Превъзходно рудиментарно филтриране на страничната лента за системи със съседни канали
- Пълен +55 dBmV изход
- Нисък фалшив хармоничен изход
- Високо прецизен кристално контролиран осцилатор за ниски, средни и високи честоти
- Гъвкав PLL осцилатор чрез dip превключвател за супер лента.
- Професионално качество на картината
- Предлага се в канали от 2 до 36

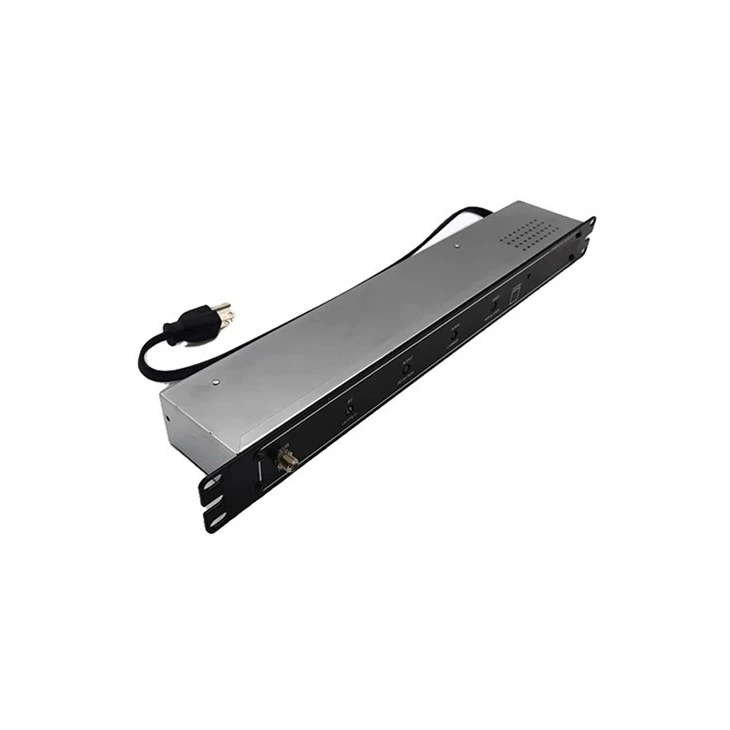

- Преден панел -30 dB тестова точка

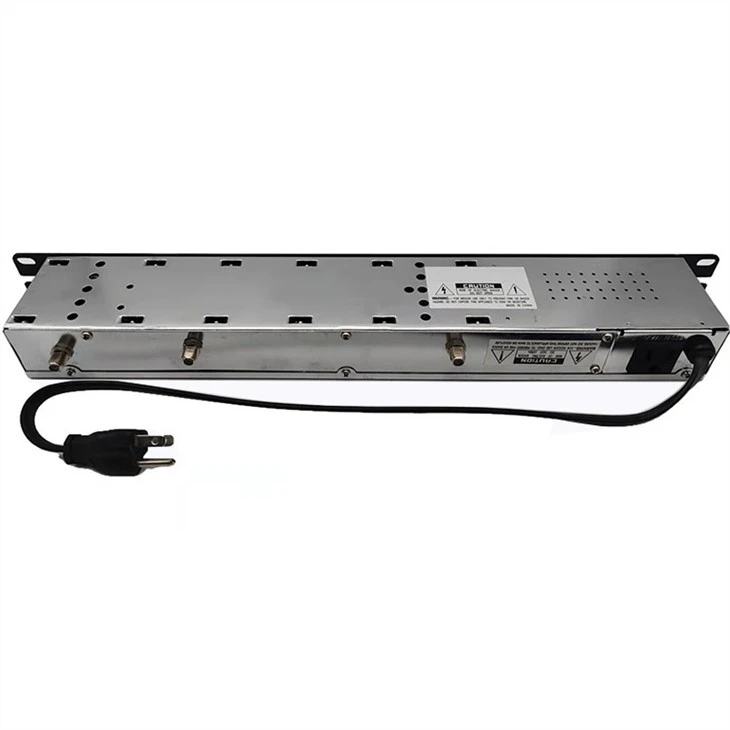

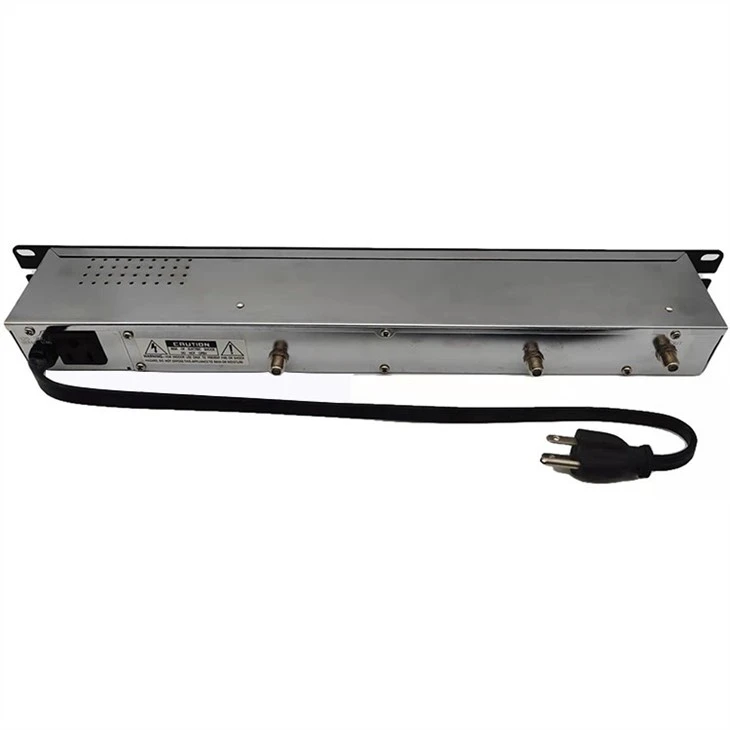

- AC контакт на задния панел
- Международни модели, налични по специална поръчка
Спецификация
|
Място на произход: Гуандун, Китай |
|||
|
Номер на модела: GDM-016 (GM55) |
|||
|
RF |
ВИДЕО |
||
|
Канали: |
T8~T11, 2~36, A-I и J-W,FCC, Docket 21006 офсети, фабрична настройка, налични HRC и IRC офсети |
Входно ниво: |
5 V p-p минимум за 87,5% модулация |
|
Изходно ниво: |
45 до 58 dBmV, плавно регулиране от предния панел |
Тип вход: |
Отрицателна синхронизация на композитно видео |
|
Изходен импеданс: |
75 ома |
Визуален C/N: |
60dB при 4 MHz BW |
|
Съотношение аудио/видео: |
а. Канали под 216MHz (CH.13): Регулируеми -7 до -18 dB непрекъснато. |
Честотен отговор: |
±1.5dB (30Hz до 4MHz) |
|
b. Супер лента: Регулируема от 12 до 18 dB на стъпка от 2 dB |
Бръмчене и шум: |
-60 dB @87,5% модулация |
|
|
Стабилност на честотата: |
±10KHz (5KHz в аеронавигационна лента) (Съответства на FCC Docket 21006) |
|
|
|
Фалшив изход: |
60dB под видео носещата |
|
|
|
АУДИО |
ОБЩИ |
||
|
Входен импеданс на основната лента: |
600 ома небалансиран |
Входяща мощност: |
108 до 125VAC, 60Hz, 20W |
|
Входно ниво на основната лента: |
0,5 V p-p за 25KHz отклонение |
Работна температура: |
-10 градуса до 50 градуса |
|
Пред-акцент: |
75 микросекунди |
Размери: |
19"L x 21/4"D x 13/4"H |
|
Плоскост: |
1,5dB (50Hz до 15KHz) |
Тегло: |
4,3 паунда |
|
Разделяне на видео/аудио: |
4,5 MHz |
Конектори: |
Тип "F". |
ЧЗВ
В: Можете ли да направите поръчката с марката на клиента?
A: Да, разбира се. OEM & ODM услугата е топло предоставена.
Въпрос: Как контролирате качеството на продукта?
О: Качеството на първо място. Всички избрани от нас продукти преминават стандартизирани тестове преди опаковане и изпращане.
Въпрос: Как изпращате стоките?
О: Обикновено транспортираме по море или по въздух.
Въпрос: Кой е вашият основен пазар?
О: Европа, Северна Америка, Южна Америка, Близкият изток и др.
