Описание

Вътрешен/Външен 54 до 2150 MHz де-стекер и диплексор за изключен -въздух.

Ситуация

DBS демултиплексор Необходими са полярности от 950 до 1450 MHz на множество места, свързани чрез един коаксиален кабел. Приемниците в края на коаксиалния кабел трябва да изберат един от двата в обхвата от 950 до 1450 MHz.

Решение

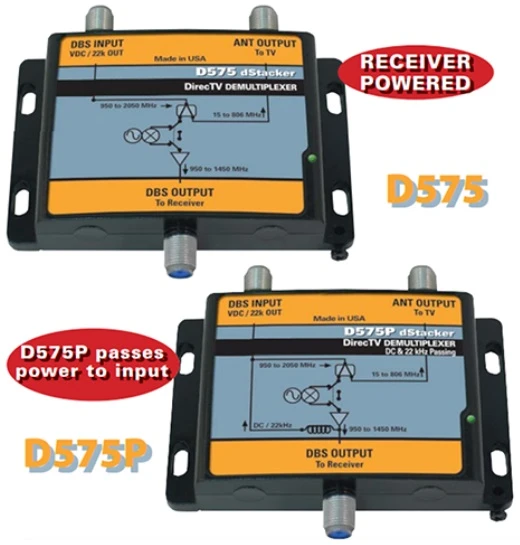

Моделите D575 и D575P избират една от двете полярности за изход в честотната лента от 950 до 1450 MHz въз основа на управляващите напрежения от приемник.

Спецификация

Място на произход: Гуандун, Китай

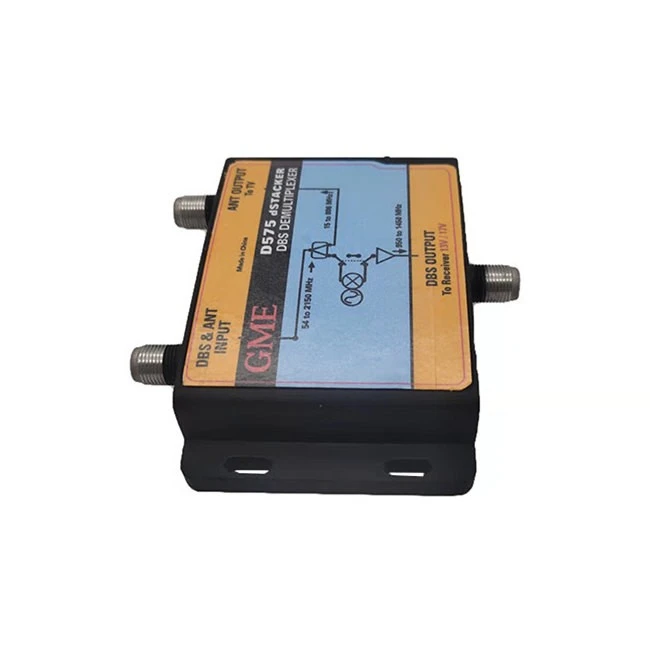

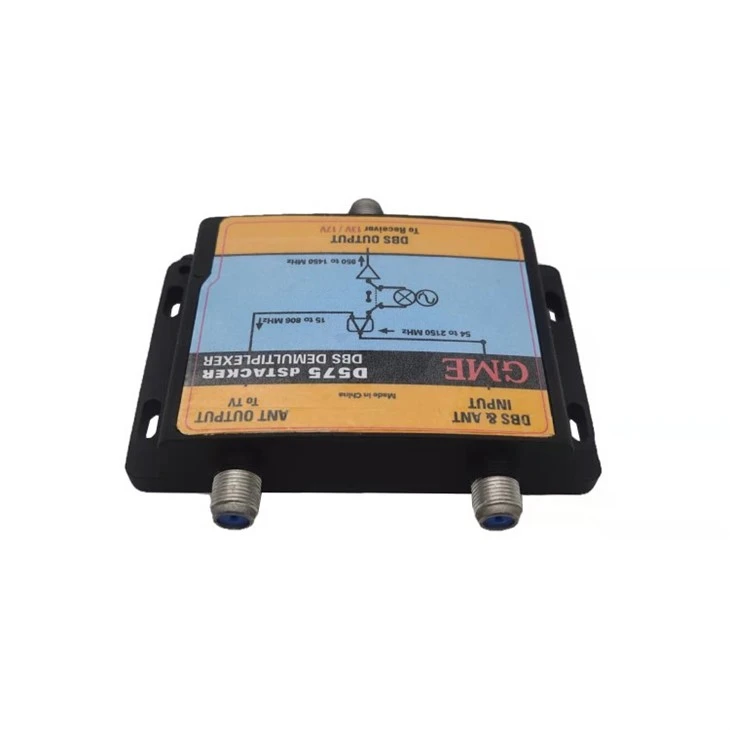

Номер на модела: GDDEM-001 (D575)
АРТИКУЛ	ТИПИЧНО	QC LIMIT	УСЛОВИЯ ЗА ИЗПИТВАНЕ
честота Обхват
DBS вход			15-2150MHz
ANT изход			15-800MHz
DBS ИЗХОД			950-1450MHz
ПЕЧАЛБА (ЗАГУБА) при вмъкване
DBS вход към ANT изход	-2dB	-3dB макс	15-800MHz
DBS вход към DBS изход	+6dB	+5dB мин	950-1450MHz
Плоскост на пропускащата лента
	0,2 dB	0,5 dB макс	Всеки 24MHz обхват
Загуба на връщане
DBS вход	-10dB	-9dB мин	950-2025MHz
ANT изход	-12dB	-11dB мин	15-750MHz
DBS изход	-10dB	-9dB мин	950-1450MHz
Отхвърляне
DBS вход към DBS изход	-27dB	-25dB мин	1695-1700MHz
	-22dB	-20dB мин	1701-2025MHz
Работна среда		На закрито/на открито
Температура на околната среда		-30 градуса до +70 градуса
Захранващо напрежение		11 до 18VDC
Конектор		Женски тип "F".
Импеданс		75 ома
