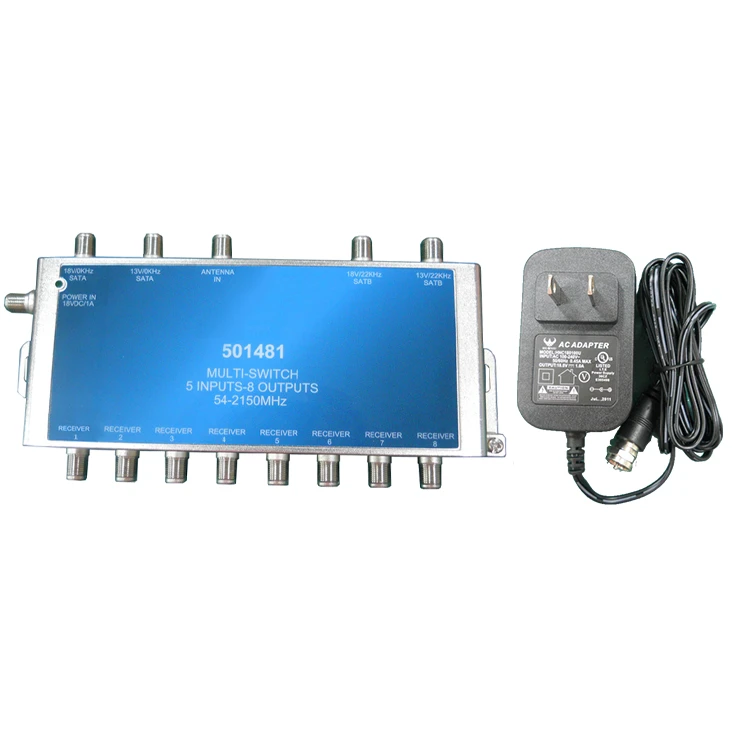

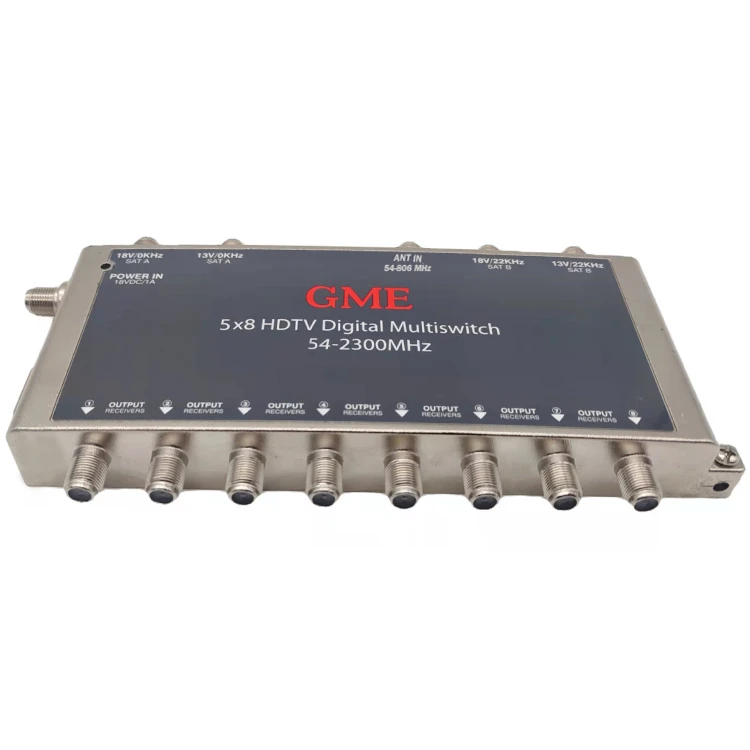

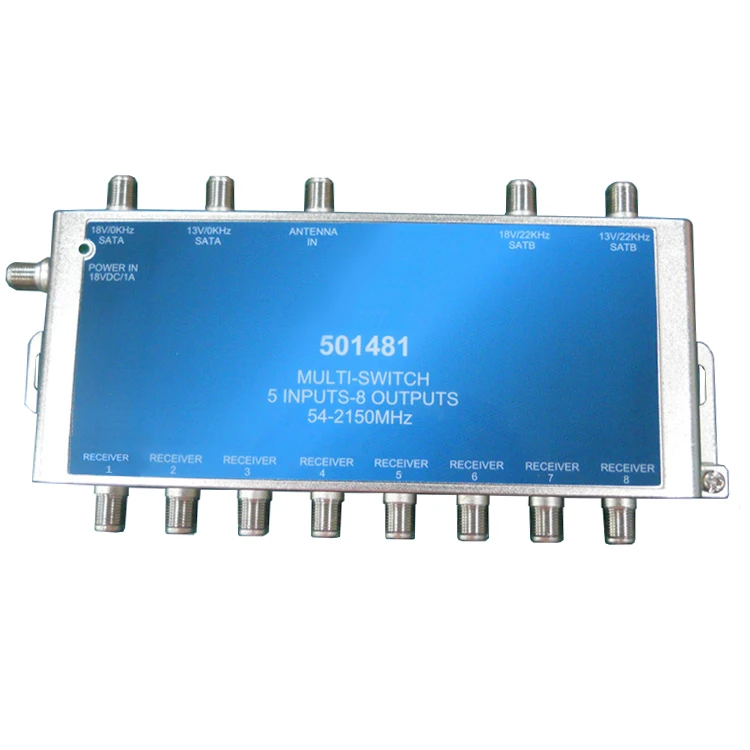

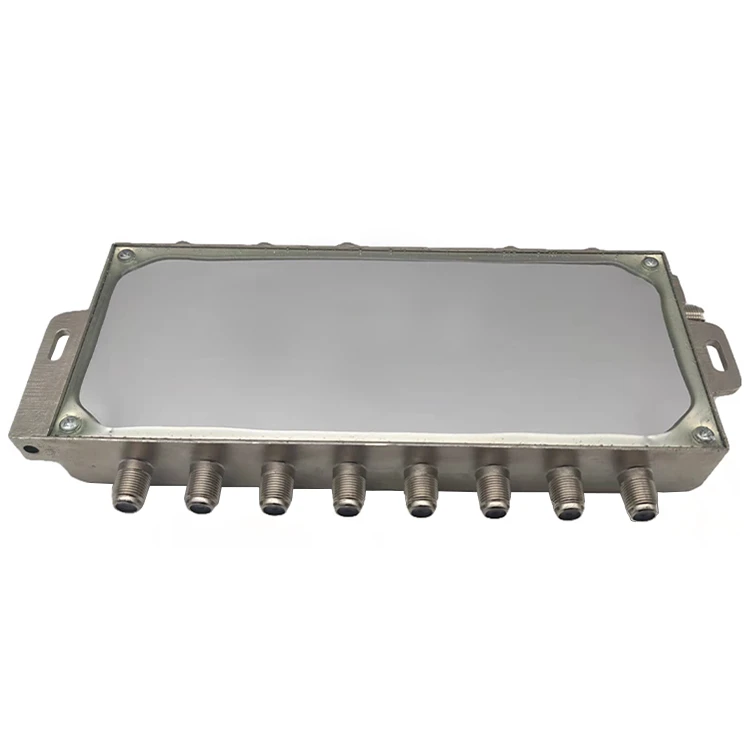

5×8 HDTV Digital Multiswitch (5-вход × 8-изход цифров матричен превключвател с висока разделителна способност)е професионално устройство за разпространение на аудио-видео сигнал. Той гъвкаво насочва 5 входни източника с висока-дефиниция (като -приставки, Blu-плейъри, компютри и др.) към 8 устройства за показване (като телевизори, проектори, монитори).
Характеристики
- 5 входа и 8 изхода
- Всеки LNB може да се захранва чрез Multiswitch чрез използване на захранващ адаптер, свързан към multiswitch.
- Всеки свързан сателитен приемник може да избира програми или във вертикална полярност, или в хоризонтална полярност, като използва възможността за избор на полярност, вградена във всеки отделен приемник, които са 13V/18V и 22KHz ВКЛ./ИЗКЛ.
Спецификации
| спецификация/модел | 4058/4058-MN | 4058-22KHz |
| Диапазон на входната честота (ANTIn) | 40-806 MHz | 40-806 MHz |
| Диапазон на входната честота (LNB In) | 950-2150 MHz | 950-2150 MHz |
| Изход | 40-2150 MHz | 40-2150 MHz |
| Вмъкната загуба 40-216 MHz | -3dB | -3 dB |
| 217-806 MHz | -2 dB | -2dB |
| 950-1750 MHz | 2dB | 2dB |
| 1751-2150 MHz | 0dB | 0 dB |
| Плоскост 40-216 MHz | ±2 dB | ±2dB |
| 217-806 MHz | ±2,5dB | ±2,5dB |
| 950-1750 MHz | ±3,0 dB | ±3,0 dB |
| 1751-2150 MHz | ±3,0 dB | ±3,0 dB |
| Изолация Sat In до Sat в 950-2150 MHz | -35 dB | -35 dB |
| Изолация Out to Out 40-806 MHz | -25 dB | -25 dB |
| 950-2150 MHz | -30 dB | 30 dB |
| Кръстосана поляризация 950-1750 MHz | 35 dB | 35dB |
| 1751-2150 MHz | -30 dB | -30 dB |
| Изолация Ч/Б 950MHz и 860MHz сателитен порт | -25dB | -25 dB |
| 860MHz &950MHz Ant Port | ||
| Загуба на връщане при 40-806 MHz | -10 dB | -10 dB |
| Sat In 950-2150 Mhz | -10 dB | -10 dB |
| Изход 40-806 MHz | -10 dB | -10 dB |
| 950-1450 MHz | -10 dB | -10 dB |
| 1451-2000 MHz | -10 dB | -10 dB |
| 2001-2150 MHz | -6 dB | -6 dB |
| Входна способност 1dB Compression Ant Port Вход CH3 |
103dBμV | 103dBμV |
| Входна способност 1dB Compression Sat Port 950MHz вход |
96dB μV | 96dBμV |
| DC Pass Sat In | 400 mA | 400 mA |
| Конектори (всички портове) | Ж{0}}Жена | Ж{0}}Жена |
| Превключващо напрежение LNBA (18V/OKHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB B (18V/22KHz) | 15,5 VDC-19,5 VDC | 15,5 VDC-19,5 VDC |
| LNB C(14V/22KHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| LNBD (14V/OKHz) | 12,5 VDC-14,0 VDC | 12,5 VDC-14,0 VDC |
| Входяща мощност на адаптера | 120VAC/60Hz | 120VAC/60Hz |
| Изходна мощност на адаптера | 24VDC/1000mA W/PTC | 24VDC/1000mA W/PTC |
| 22KHz жаба за сигнал и усилване на LNB Вход 22KHz включен |
22±4KHz 650±250mVp-p |
