Описание

• Широколентов честотен диапазон от 40 до 2300MHz Високоефективен SMD много{2}}пластов дизайн на печатни-платки осигурява висока изолация на порт-към-порт, за да осигури защита от фалшиви носители и да минимизира нежеланото взаимодействие на канала, намалявайки изкривяването на картината.

• 3X4 Digital Multiswitch Портове с висока изходна обратна загуба, специално проектирани за MDU мрежи и приложения с множество абонати, намаляват микроотраженията, подобряват възстановяването на данни и намаляват хармоничните изкривявания.

• Опростеният дизайн на интерфейса на конектор тип F- осигурява насочване на сателитни и антенни сигнали към 4 или 8 изхода.

• Високо{0}}производителната PIN диодна матрица намалява времето за прехвърляне на поляритета и цифровите артефакти, осигурявайки постоянно качество на картината.

• Сигналът на антената се комбинира със сателитен на изход (някои модели), елиминирайки външното комбиниране, намалявайки разходите и безпорядъка.

• Съвместим със сателитни услуги Direct to Home, осигуряващи превключване на напрежение и тон за избор на полярност.

• 3X4 Digital Multiswitch, съвместим с Dish и DirectV.

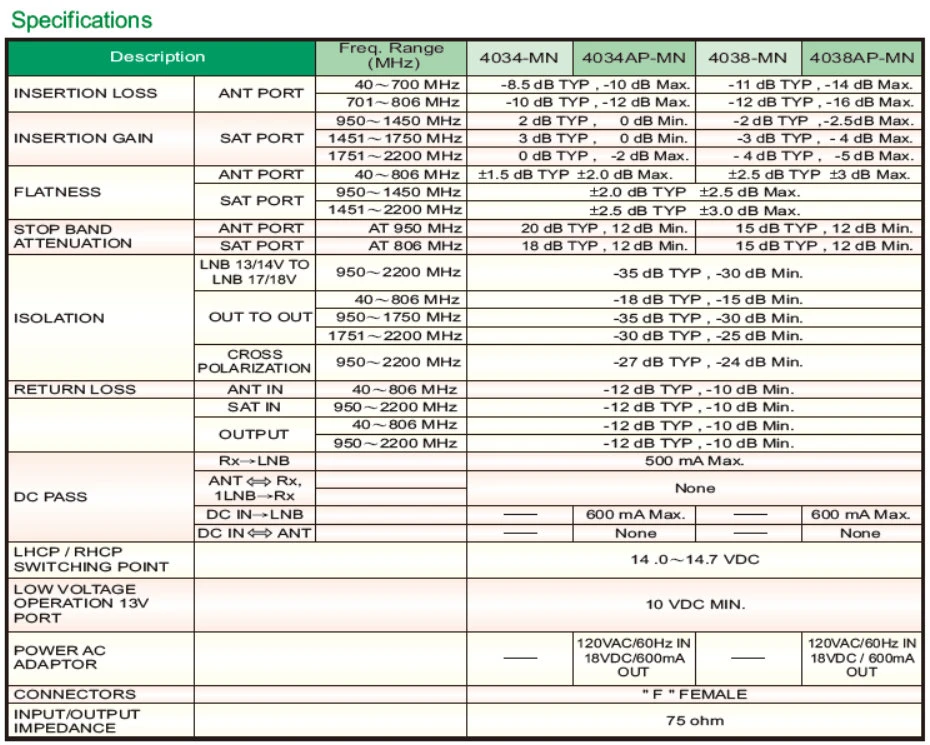

Спецификация

Място на произход: Гуандун, Китай
МОДЕЛ №: GDMS-001 (4034MN)
Описание		честота Обхват (MHZ)
ВМЪКВАНА ЗАГУБА	ANT ПОРТ	40~700 MHz	-8,5 dB TYP, -10 dB макс.
ВМЪКВАНА ЗАГУБА	ANT ПОРТ	701~806 MHz	-10 dB TYP, -12 dB макс.
ВМЪКВАНЕ НА ПЕЧАЛБА	САТ ПОРТ	950~1450 MHz	2 dB TYP, O dB Мин.
		1451~1750 MHz	3 dB TYP, O dB Мин.
		1751~2200 MHz	0 dB TYP, -2 dB Макс.
ПЛОСКОСТ	ANT ПОРТ	40~806 MHz	±1,5 dB TYP +2.0 dB Макс.
	САТ ПОРТ	950~1450 MHz	+2.0 dB TYP +2.5 dB Макс.
	САТ ПОРТ	1451~2200 MHz	+2.5 dB TYP ±3,0 dB Макс.
СТОП ЛЕНТА	ANT ПОРТ	НА 950 MHz	20 dB TYP, 12 dB мин.
АТЕНУАЦИЯ	САТ ПОРТ	НА 806 MHz	18 dB TYP, 12 dB мин.
ИЗОЛАЦИЯ	LNB 13/14V ТО	950~2200 MHz	-35 dB TYP, -30 dB мин.
	LNB 17/18V	950~2200 MHz	-35 dB TYP, -30 dB мин.
	ВЪН КЪМ ВЪН	40~806 MHz	-18 dB TYP, -15 dB мин.
		950~1750 MHz	-35 dB TYP, -30 dB мин.
		1751~2200 MHz	-30 dB TYP, -25 dB Мин.
	КРЪСТ	950~2200 MHz	-27 dB TYP, -24 dB Мин.
	ПОЛЯРИЗАЦИЯ	950~2200 MHz	-27 dB TYP, -24 dB Мин.
ВЪЗВРАТНА ЗАГУБА	ANT IN	40~806 MHz	-12 dB TYP, -10 dB Мин.
	СЕДНАХТЕ	950~2200 MHz	-12 dB TYP, -10 dB Мин.
	ИЗХОД	40~806 MHz	-12 dB TYP, -10 dB Мин.
	ИЗХОД	950~2200 MHz	-12 dB TYP, -10 dB мин
DC PASS	Rx-LNB		500 mA макс.
	ANTRx,		Няма
	1LNB→Rx		Няма
	DC IN-LNB
	DC INANT		-
LHCP/RHCP			14,0~14,7 VDC
ТОЧКА НА ПРЕВКЛЮЧВАНЕ			14,0~14,7 VDC
НИСКО НАПРЕЖЕНИЕ			10 VDC МИН.
РАБОТА 13V
ПРИСТАНИЩЕ
МОЩНОСТ AC	-
АДАПТЕР	-
КОНЕКТОРИ	"F" ЖЕНСКИ
ВХОД/ИЗХОД	75 ома
ИМПЕДАНС	75 ома
