Описание

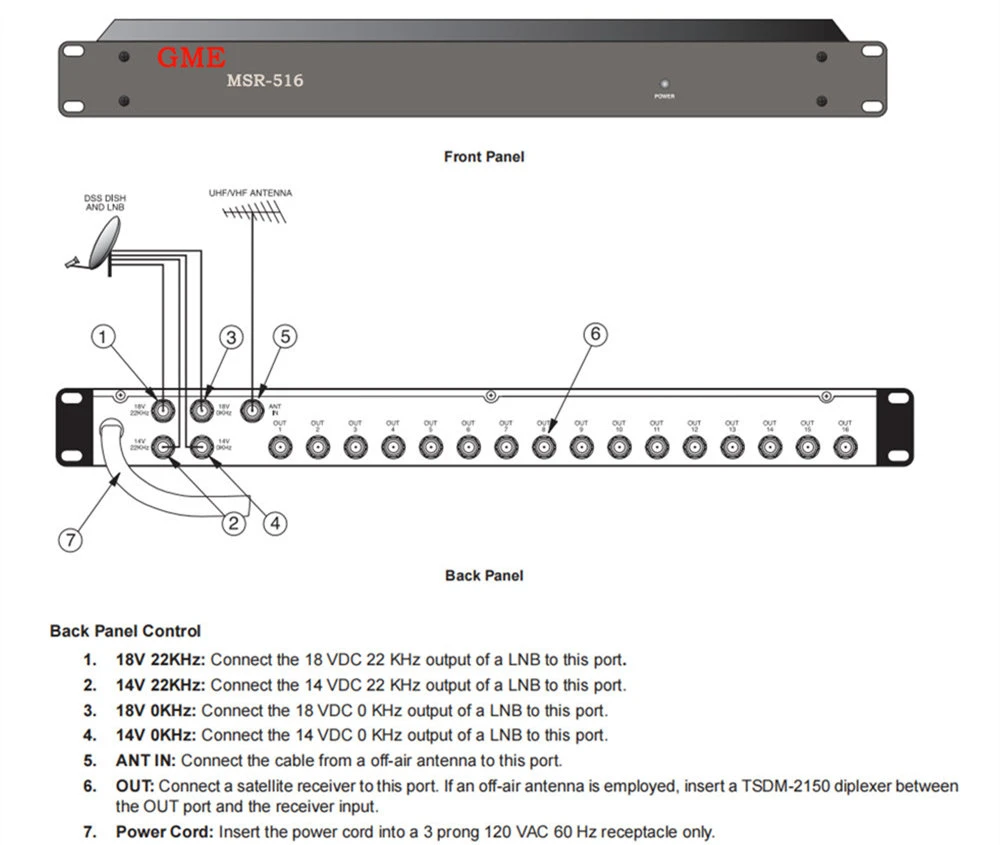

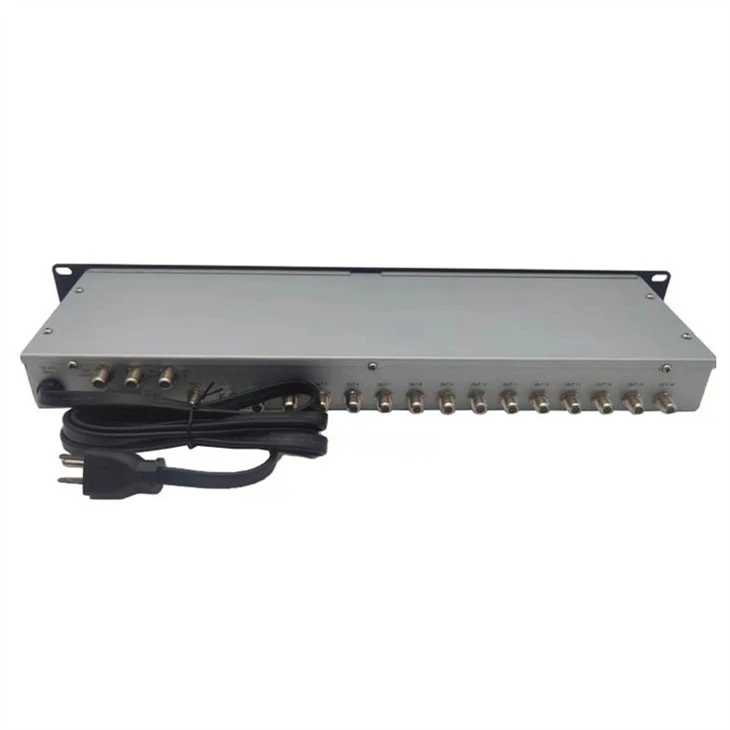

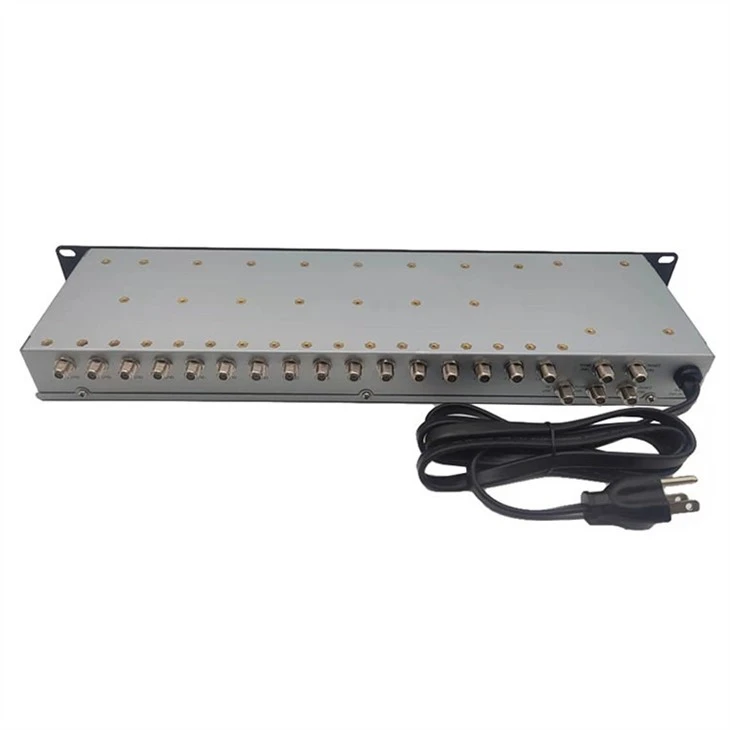

Монтираният в стелаж MSR-516 е съвместим с DIRECTV фаза три системи за приемане на чинии, като позволява 4 LNB входа и 1 антена и осигурява 16 изхода. 5X16 Рак монтиран сателитен мултипревключвател Осигурен е постоянен 22 kHz тон на 2 от входните портове и 14 или 18 dc волта са осигурени за захранване на LNB и вътрешно провеждане превключване.
- Опростеният интерфейс с 5 входа осигурява 4 входа за сателитна полярност плюс 1 изключена ефирна антена и 16 изхода за бърза инсталация.
- 5X16 монтиран в шкаф сателитен мултипревключвател Широк честотен диапазон 40~2150MHz.
- Съвместим с DIRECTV Phase III и други системи за приемане, които използват 22kHz превключване на тонове, PIN диодната матрица намалява времето за прехвърляне на поляритета и цифровите артефакти, осигурявайки постоянно качество на картината.
- 14 или 18 DC волта и 22kHz тон са осигурени за захранване на LNB и провеждане на вътрешно превключване. Вграденият-усилвател компенсира вмъкнатите загуби, намалявайки нуждата от външно усилване. Тежкото-високоефективно вътрешно захранване елиминира прекомерните изисквания за потребление на ток на приемниците.
Спецификация
|
Място на произход: Гуандун, Китай |
|||
|
Номер на модела: GDMS-003-2 (MSR-516) |
|||
|
АРТИКУЛ |
ТИПИЧНО |
QC LIMIT |
УСЛОВИЯ ЗА ИЗПИТВАНЕ |
|
ЧЕСТОТА ДИАПАЗОН |
|
|
|
|
ANT IN |
|
|
54~806 MHz |
|
СЕДНАХТЕ |
|
|
950~2150 MHz |
|
ВЪН |
|
|
54~2150 MHz |
|
ВМЪКВАНА ЗАГУБА / (ANT IN) |
0 dB |
-1,5 dB макс. |
54 ~ 550MHz |
|
0 dB |
-2,5 dB макс. |
551 ~ 806MHz |
|
|
ПЕЧАЛБА (SAT IN) |
4dB |
2 dB мин. |
950 ~1750 MHz |
|
2 dB |
0 dB мин |
1751 ~ 2150 MHz |
|
|
ИЗОЛАЦИЯ |
|
|
|
|
КРЪСТОСТА ПОЛЯРИЗАЦИЯ |
- 30 dB |
- 25 dB мин. |
950 ~ 2150 MHz |
|
ВЪН КЪМ ВЪН |
- 15 dB |
- 14 dB мин. |
54 ~ 806 MHz |
|
- 30 dB |
- 28 dB мин. |
950 ~ 2150 MHz |
|
|
СЕДНА В ДА СЕДНЕ |
- 40 dB |
- 35 dB мин. |
950 ~ 2150 MHz |
|
СТОП ЗАТИХВАНЕ НА ЛЕНТАТА |
2 0 dB |
15 dB мин |
ANT PORT @ НА 950 MHz |
|
|
2 0 dB |
15 dB мин |
SAT ПОРТ @ НА 806 MHz |
|
ВЪЗВРАТНА ЗАГУБА |
|
|
|
|
ВХОД/ИЗХОД |
- 6 dB |
- 5dB мин |
54 ~ 806 MHz |
|
- 10 dB |
- 8 dB мин |
950 ~ 1450 MHz |
|
|
- 8 dB |
- 6 dB мин |
1451 ~ 2150 MHz |
|
|
ВЪЗМОЖНОСТ ЗА ВЪВЕЖДАНЕ |
|
|
|
|
(1dB КОМПРЕСИЯ) |
|
|
|
|
ANT IN |
108 dBuV |
106 dBuV мин |
ПРИ 67.25 MHz ВХОД |
|
СЕДНАХТЕ |
110 dBuV |
108 dBuV мин |
ПРИ 950 MHz ВХОД |
|
LHCP/RHCP ТОЧКА НА ПРЕВКЛЮЧВАНЕ |
|
14,0~15,0VDC |
|
|
МНОГО-SW 22KHz ТОЧКА НА ПРЕВКЛЮЧВАНЕ |
|
150~300Vp-стр |
Тестов сигнал с квадратна вълна |
|
|
|
|
Няма механични |
|
ИЗХОД 22KHz СИНГНАЛ |
|
|
|
|
ХАРАКТЕР ЧЕСТОТА |
|
22±4KHz |
|
|
АМПЛИТУДА |
|
650±250mVp-p |
|
|
НАПРЕЖЕНИЕ/ТОКОВО ИЗМЕНЕНИЕ |
|
|
|
|
ФИКСИРАНО НАПРЕЖЕНИЕ НА LNB |
|
|
|
|
13V/0KHz 13V/22KHz ПОРТ |
|
12,8~13,5VDC |
0~300mA |
|
18V/0KHz 18V/22KHz ПОРТ |
|
17,9~18,9VDC |
0~450mA |
|
ВХОДЕНА МОЩНОСТ |
|
120VAC±10% 60Hz |
|
|
КОНЕКТОР |
|
"F" тип женски |
ВСИЧКИ ПРИСТАНИЩА |
|
ИМПЕДАНС |
|
75 ома |
ВСИЧКИ ПРИСТАНИЩА |
