Описание

DBS, OTA, CATV, 54 до 3000 MHz линейно захранван усилвател с усилване напред и под-обхват 2 до 42 MHz пасивно връщане.

СИТУАЦИЯ

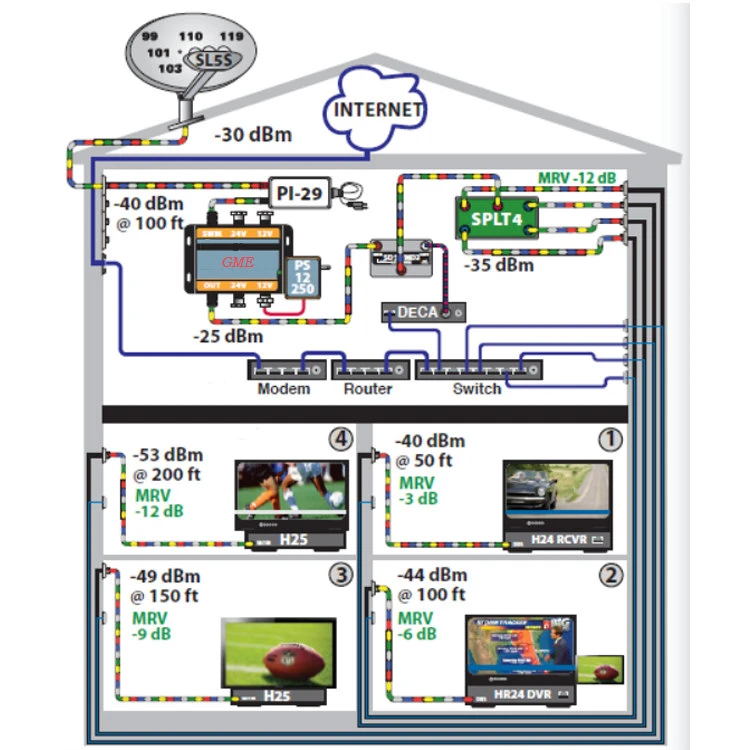

Изходът на превключвателя LNB или DBS е разделен на множество стаи или апартаменти и нивата на сигнала на приемника са ниски на отдалечени места.

РЕШЕНИЕ

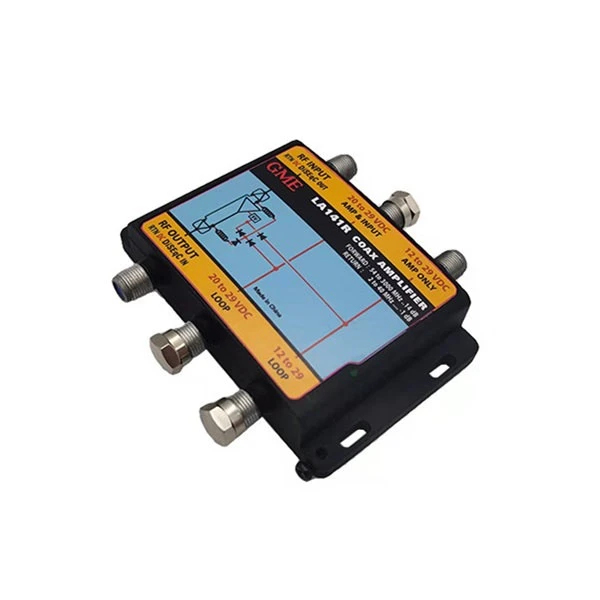

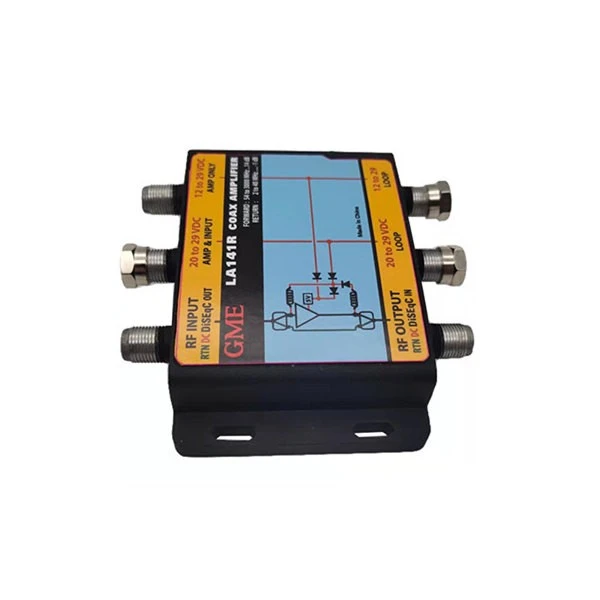

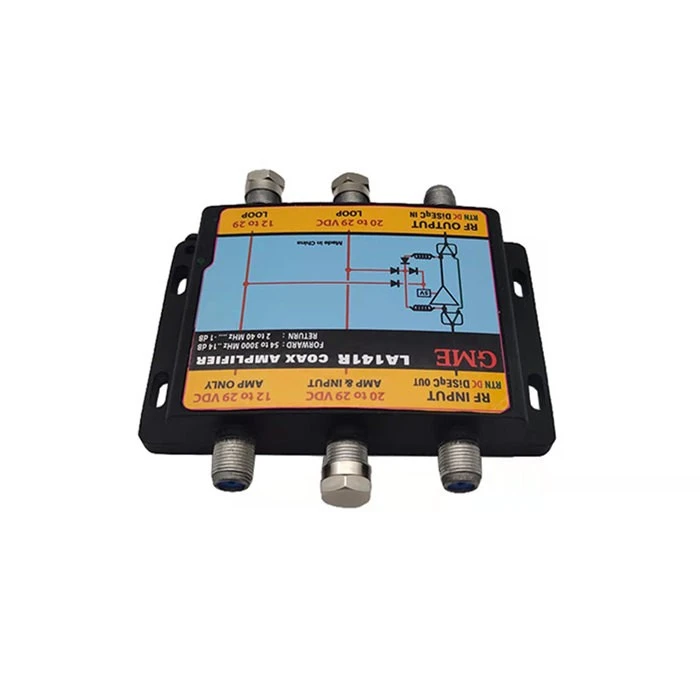

Модел LA141R SWM Extension Line Amplifier повишава нивата на кабела и DBS сигнала, като настройва загубата на 150 фута на RG-6, докато предава модема за данни и контролните сигнали на приемника от приемника към комутатора.

Спецификация

Място на произход: Гуандун, Китай
Номер на модела: GDAMP-024 (LA141R-TA)
АРТИКУЛ	ТИПИЧНО	QC LIMIT	УСЛОВИЯ ЗА ИЗПИТВАНЕ
ЧЕСТОТА ДИАПАЗОН
ОБРАТЕН ПЪТ			2 ~ 42 MHz
ПЪТ НАПРЕД			54 ~ 3000 MHz
ПЕЧАЛБА	+4.8 dB	+4 dB МИН.	54 MHz
	+8 dB	+6 dB МИН.	100 MHz
	+11 dB	+9 dB МИН.	950 MHz
	+13 dB	+11 dB МИН.	1450 MHz
	+14 dB	+12 dB МИН.	2150 MHz
	+15 dB	+13 dB МИН.	2400 MHz
	+14 dB	+12 dB МИН.	3000 MHz
ВМЪКВАНА ЗАГУБА	-3,8 dB	-4,8 dB МАКС.	2 ~ 42 MHz
ВЪЗВРАТНА ЗАГУБА
ВХОД	-13 dB	-11 dB МИН.	2 ~ 42 MHz
	-12 dB	-10 dB МИН.	54 ~ 100 MHz
	-15 dB	-12 dB МИН.	101 ~ 1450 MHz
	-12 dB	-10 dB МИН.	1451 ~ 3000 MHz
ИЗХОД	-13 dB	-11 dB МИН.	2 ~ 42 MHz
	-12 dB	-10 dB МИН.	54 ~ 3000 MHz
ВЪЗМОЖНОСТ ЗА ВХОД (1dB КОМПРЕСИЯ)
	113dBuV	111dBuV МИН.	ПРИ 250 MHz ВХОД
	112dBuV	110dBuV МИН.	ПРИ 950 MHz ВХОД
РАБОТНО НАПРЕЖЕНИЕ		12-36VDC
КОНСУМАЦИЯ НА ТОКА		130mA МАКС.
МОЩЕН ПРОПУСК			ИЗВЪН→ВХОД
22K ПРЕМИНАВАНЕ			ИЗВЪН→ВХОД
ИМПЕДАНС			ВХОД/ИЗХОД
КОНЕКТОР			ВСИЧКИ ПРИСТАНИЩА
