Описание
54 до 2150 MHz DBS, OTA, CATV линейно захранван усилвател с 14 dB усилване напред и връщане на пасивен поддиапазон.
СИТУАЦИЯ
DBS и CATV или Over The Air сигнали са необходими на множество места, свързани чрез коаксиален кабел.
РЕШЕНИЕ

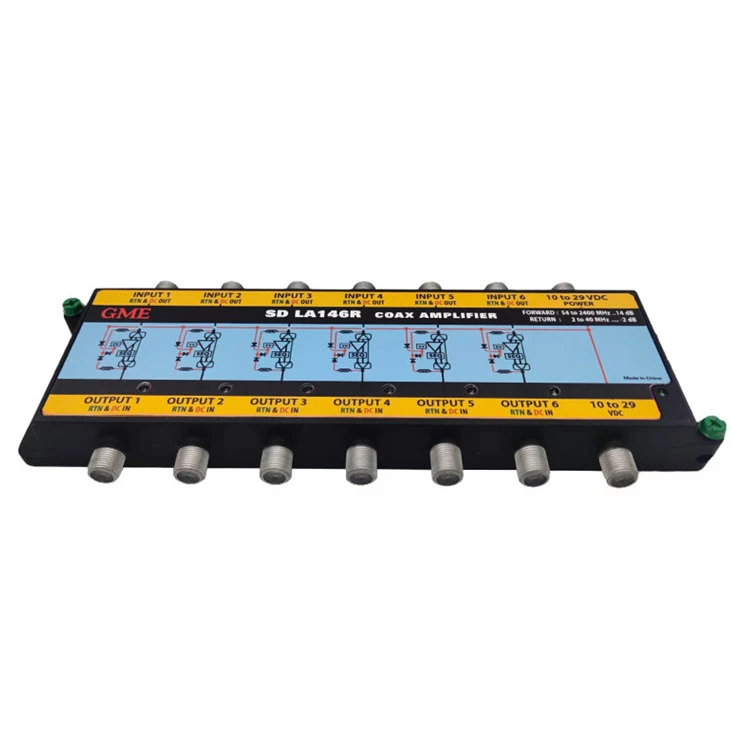

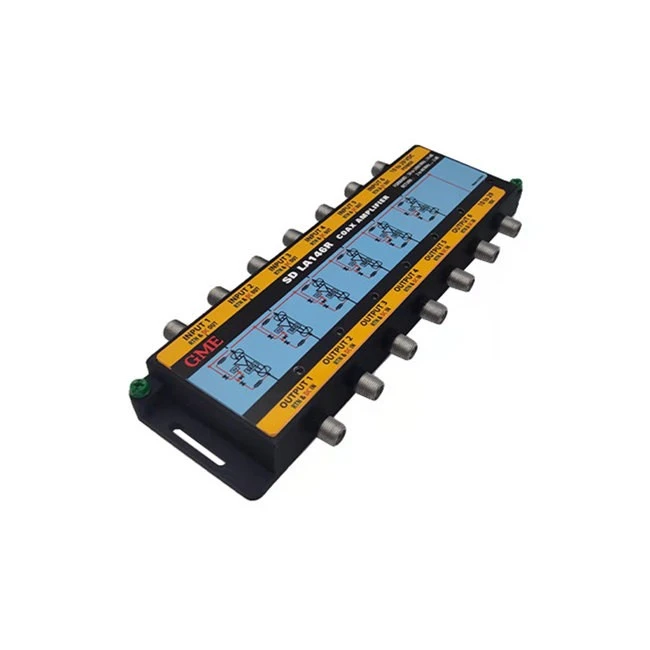

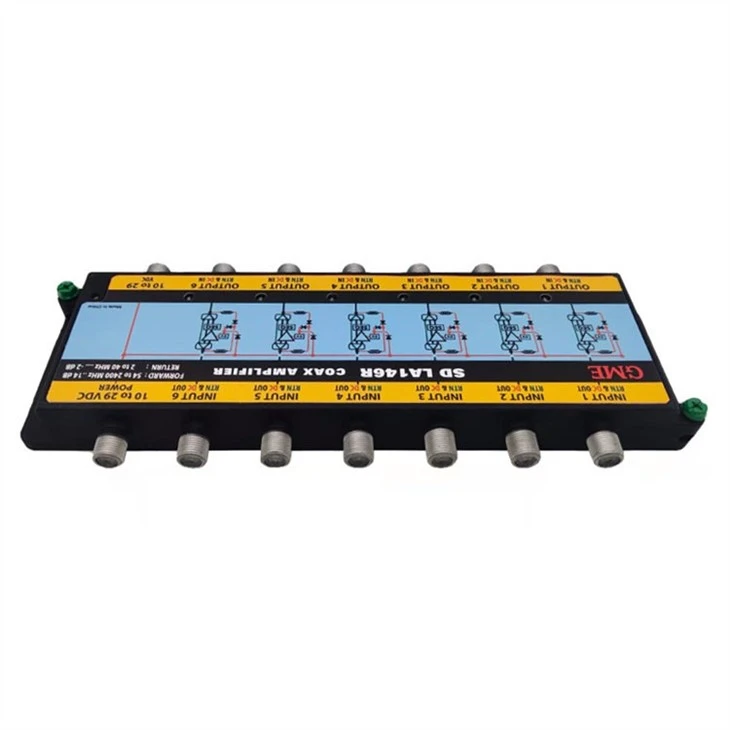

Модел LA146R коаксиален усилвател с 6 входа и обратен път може да бъде коаксиална линия, захранвана от всеки RF изходен конектор. Модел LA146R-T включва външно захранване за директно захранване. Функция за пестене на енергия позволява на усилвателя да работи ефективно при 12 до 29 волта.
Спецификация
|
Място на произход: Гуандун, Китай |
|||||
|
Номер на модела: GDAMP-038 (LA146R) |
|||||
|
Елемент |
Мин |
Тип |
Макс |
единица |
Състояние |
|
Брой входове |
|
6 |
|
|
SAT 1 до SAT 6 |
|
Брой изходи |
|
6 |
|
|
OUT 1 до OUT 6 |
|
Диапазон на входната честота |
250 |
|
2150 |
MHz |
|
|
Печалба на 2150 |
13 |
|
15 |
dB |
|
|
Наклон 250 до 2150 MHz |
3 |
4 |
5 |
dB |
|
|
Номинален импеданс |
|
75 |
|
Ω |
|
|
Възвратна загуба (вход и изход) |
|
|
-10 |
dB |
250 – 2150 MHz |
|
Изолация |
30 |
|
|
dB |
Със сигнал, приложен към всеки вход и изход като еталон; изолацията, измерена на всички други изходи, ще бъде по-голяма от |
|
МОЩНОСТ |
|
|
|
|
|
|
Захранващи устройства |
|
|
|
|
Две захранвания 20 волта 1 A |
|
Напрежение, приложено към изходните конектори |
10 |
|
28 |
Vdc |
Всеки отделен усилвател ще работи по спецификация, когато напрежението е приложено към всеки изходен конектор на усилвателя и ще бъде |
|
Напрежение във входните конектори |
10 |
|
28 |
Vdc |
Всеки отделен усилвател ще работи според спецификацията, когато напрежението е приложено към входния конектор. Напрежението няма да се появи |
|
20 волта, приложени към DC LNB порта |
|
20 |
|
|
Това напрежение ще захранва всичките шест усилвателя и 20 волта ще присъстват на входния конектор на всеки усилвател. Няма напрежение |
|
20 волта, приложени към DC AMP порта |
|
|
|
|
Това напрежение ще захранва всичките шест усилвателя. На входа или изхода на усилвателите няма да има напрежение |
|
20 волта, приложени към DC LNB порта |
|
20 |
|
Vdc |
20 волта, приложени към DCLNB порта, ще преминат през DC порта |
|
DC AMP порт към DC порт ток |
1.5 |
|
|
A |
|
|
Пиково приложено напрежение |
|
|
28 |
Vdc |
Трябва да оцелее, когато се прилага към някои или всички портове за по-малко или равно на 24 часа. |
|
Диапазон на пропускане на постоянен ток |
0 |
|
1.5 |
A |
|
|
DC съпротивление |
|
|
0.2 |
Оми |
Не се отнася за кабел |
|
DC спад на напрежението |
|
|
0.4 |
Vdc |
Не се отнася за кабел |
|
DiSEq |
|
|
|
|
|
|
DiSEqC честотен диапазон |
17.6 |
22 |
26.4 |
kHz |
Трябва да премине без деградация или изкривявания. |
|
Вижте Eutelsat DiSEqC 2.0 Spec. |
|||||
|
Импеданс на DiSEqC устройство |
1000 |
|
|
Ω |
Импедансът, който устройството представя по отношение на земята. В целия честотен диапазон на DiSEqC |
|
DiSEqC чрез импеданс |
|
|
1 |
Ω |
Импедансът, който устройството има в проходния път. В целия честотен диапазон на DiSEqC. |
|
Контролни думи ETC за превключване 13/18 |
|
|
|
|
Трябва да премине без деградация или изкривявания. Тяхното присъствие не трябва да влияе върху работата на RF. |
|
Обърнете се към спецификацията на функцията на превключвателната кутия EchoStar 13/18. |
|||||
