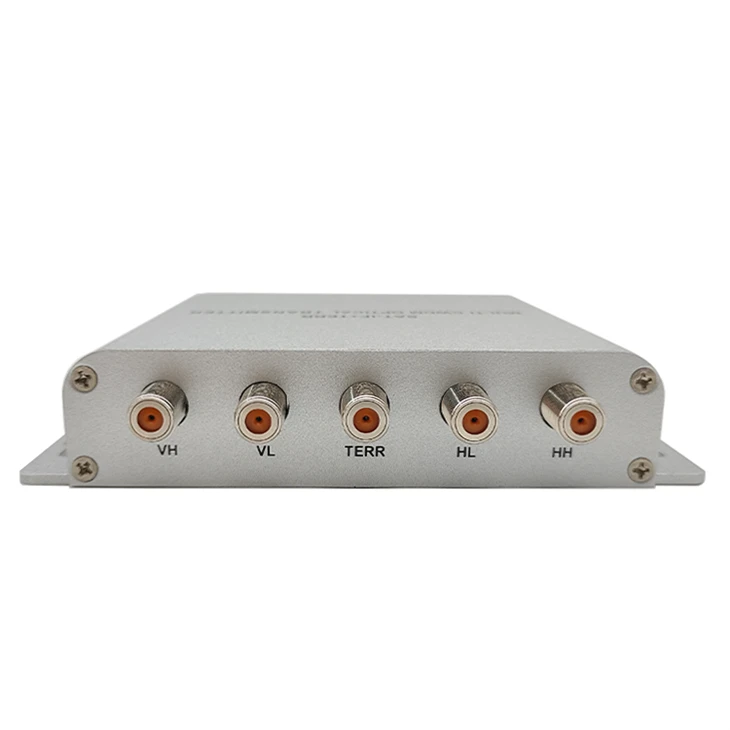

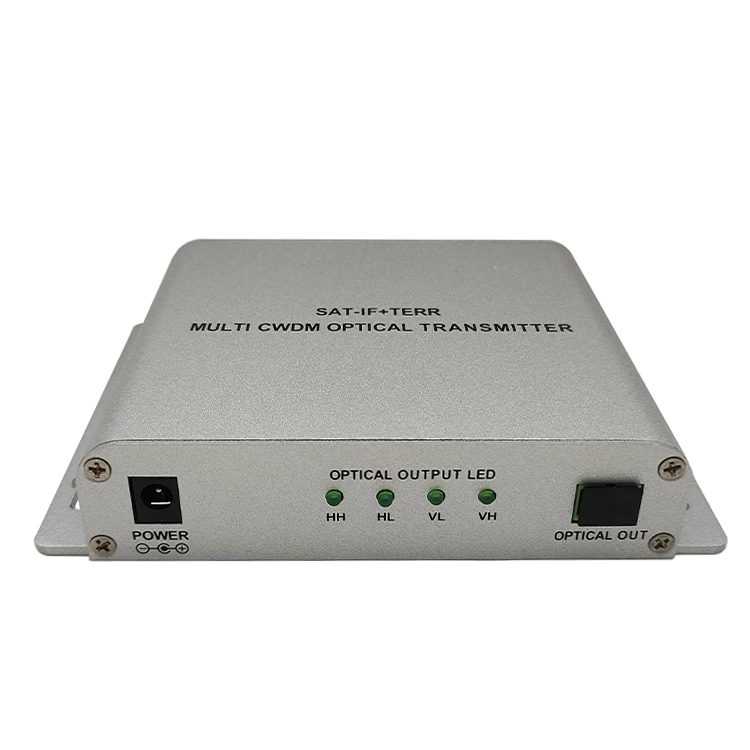

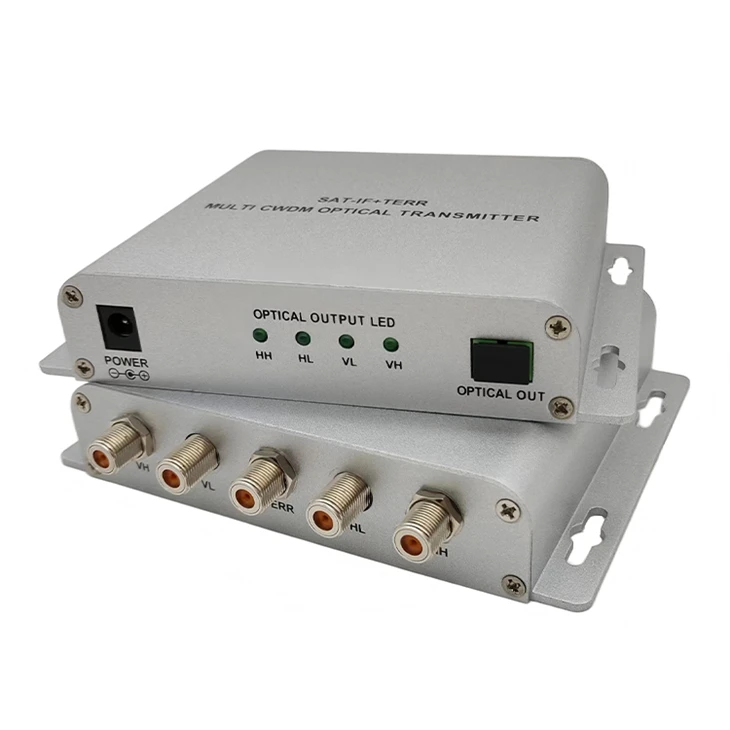

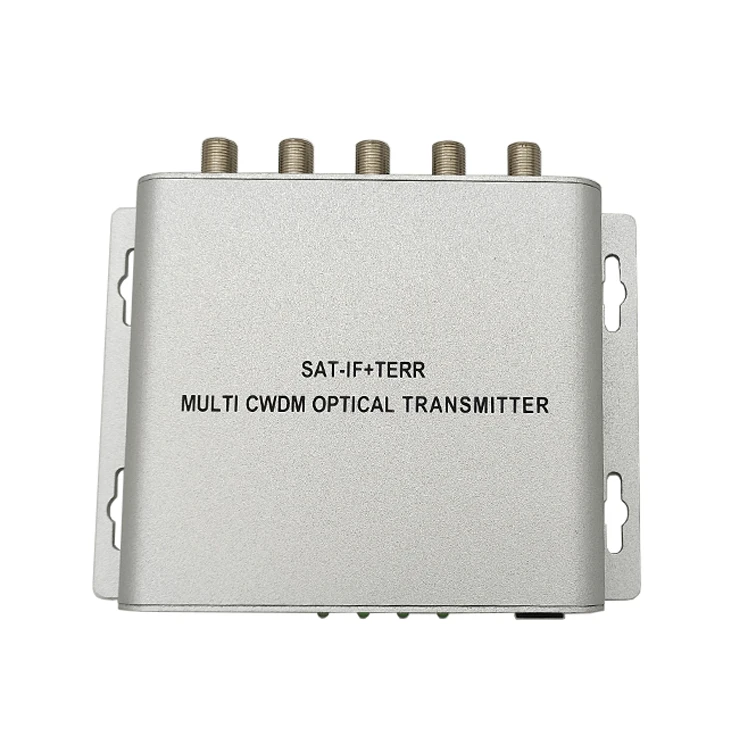

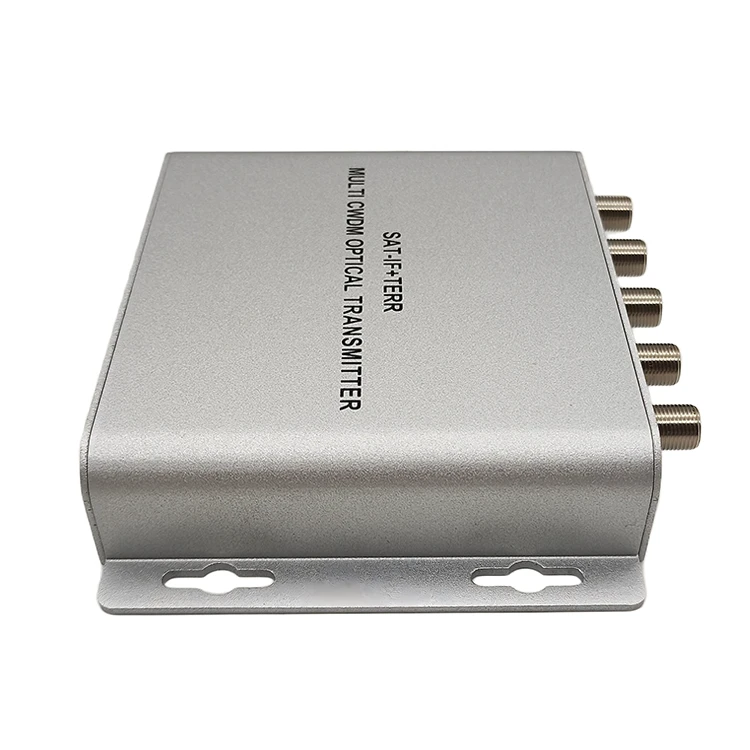

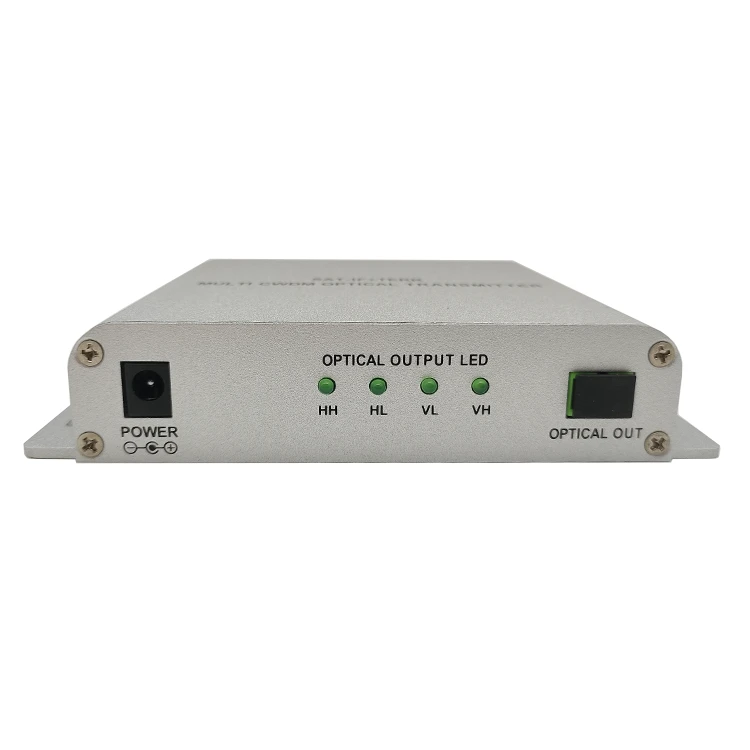

Оптичният предавател SAT-IF+TERR MULTI CWDM поддържа много-канална сателитна междинна честота и вход за RF сигнал за наземна телевизия, използва технология за грубо мултиплексиране с разделяне на дължината на вълната за преобразуване на съставни RF сигнали в оптични сигнали със специфична-дължина на вълната, реализирайки висока-прецизност, дълги-разстояния и влакно{6}}спестяващо оптично предаване на телевизионен сигнал.
Характеристики
- Предназначен за сателитна оптична система
- Широк работен честотен диапазон: 47-2150MHz
SAT-IF: 950MHz~2150MHz
CATV: 47MHz~860MHz
- Отлична линейност и плоскост
- Използване на 1-ядрено едномодово влакно с висока възвръщаема загуба
- Използване на GaAs активни усилвателни устройства
- Технология с ултра нисък шум
- Вградете-в CWDM, като използвате DFB коаксиален малък пакет лазер
- Изходи 13/18V,0/22KHz за LNB работа
- Разпределение до 32 оптични възела
Спецификация
|
Оптичен параметър |
TERR+SAT-IF параметър |
||
|
Оптична обратна загуба |
По-голямо или равно на 45 |
Честотен диапазон |
47~2150MHz |
|
Изходна оптична мощност |
4x+3dBm |
Плоскост |
±1.5 |
|
Оптичен конектор |
SC/БТР |
Изходно ниво (AGC) |
По-голямо или равно на 80±5@TERR По-голямо или равно на 78±10@SAT-IF |
|
Изходна оптична дължина на вълната (nm) |
1510-1570 |
C/R |
По-голямо или равно на 52 |
|
Друг параметър |
CSO |
По-голямо или равно на 65 |
|
|
RF конектор |
Ж{0}}женски |
CTB |
По-голямо или равно на 62 |
|
Захранване |
DC-24V |
Загуба на връщане |
По-голямо или равно на 12 |
|
Консумирана мощност (W) |
<6 |
22KHz точност |
22±4 |
|
Размери (mm) |
143x110x28.8 |
LNB Захранване |
13/18 |
