Въведение:
Оптичният приемник е за цифрова телевизия, фибри за дома. Тази машина възприема оптичната приемаща тръба за оптична чувствителност. Интеграция на приложението, прилагане на фибри към домашната мрежа.
Той е вграден CWDM, подходящ за система с тройна вълна с едно влакна, CATV Работна дължина на вълната 1550nm, проход дължина на вълната 1270\/1310\/1490\/1577nm, може удобно да свърже ONU на Epon, GPON.xg (S) PON
- До 20 км разстояние на предаване
- Изключително нисък шум
- Широка динамично приемане на оптична мощност: в PIN =-16, mer по -голям или равен на 36db
- Приложим XG (S) PON, GPON, EPON, съвместим с всяка технология FTTX PON
- Може да спести голям брой оптични енергийни ресурси, значително да намали цената на конфигурацията на мрежата
- В рамките на 47 ~ 1000MHz честотна лента, всички с отлична функция за плоскост (FL по -малка или равна на ± 1db)
- Метален калъф, предлагайте защитна двора за оптоелектронни чувствителни устройства
- Високо ниво на изход, може да се използва от много потребители
- Консумиране с ниска мощност, висока производителност, висока цена на ефективността
- 6kV Защита на пренапрежение на всички пристанища
- Поддръжка 4 RF Out Max
Спецификация
|
CATV дължина на вълната |
1550 ± 10 nm |
Изход RF съпротивление |
75Ω |
|
|
Дължина на вълната на Пон |
1270\/1310\/1490\/1577nm |
Загуба на възвръщаемост на изхода |
По -малко или равни на 14db |
|
|
Оптична входна мощност |
-18-+2 dbm |
Оптична загуба на възвръщаемост |
По -голям или равен на 55 dB |
-9 DBM оптична входна мощност, 60 PAL канала |
|
Оптичен обхват на AGC |
-12--2 dbm |
C\/CSO |
По -голям или равен на 55 dB |
|
|
CATV оптичен входен порт |
SC\/APC |
C\/ctb |
По -голям или равен на 55 dB |
|
|
Pon Optical Reflect Port Port |
SC\/PC |
Мер |
По -голям или равен на 31db |
-15 DBM оптична входна мощност |
|
RF конектор |
Императорски тип F. |
Входно напрежение |
+12V |
|
|
Честота |
47-1000 mhz |
Разсейване на мощността |
По -малко или равни на 2W |
|
|
Плоскост |
По -малко или равни на ± 1,25 dB |
Температура |
-10-+50 степен |
|
|
Ниво на изход на RF (в обхват на AGC) |
По -голям или равен на 80dbuv |
Измерение |
73 × 60 × 23 (L × W × H) mm |
|
Списъци с модели
|
Модел |
Предайте дължина на вълната |
Отразяват дължината на вълната |
PASS интерфейс |
RF OUT интерфейс |
DC-in |
|

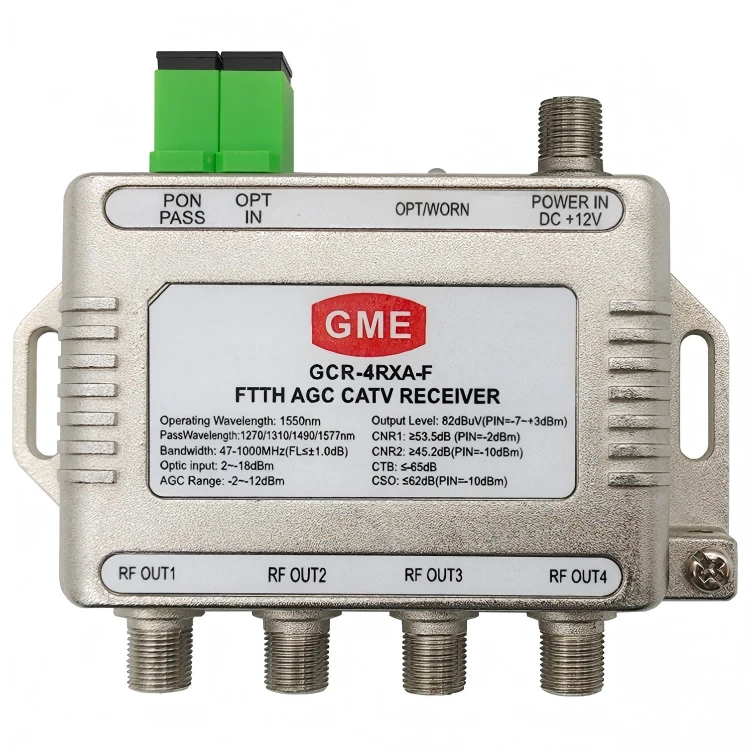

Gcr -4 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/APC |
4 |
F-женски: 12V 300mA |
|

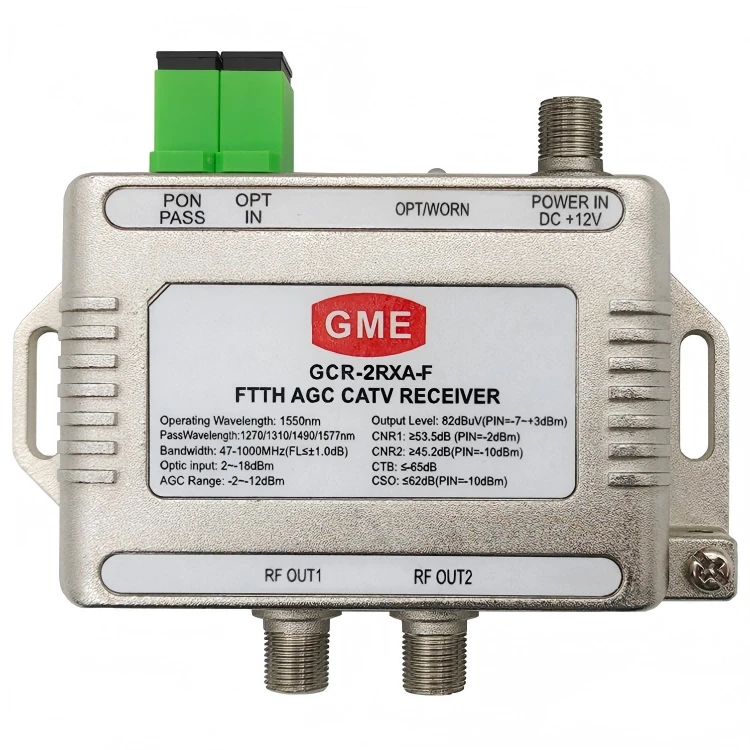

Gcr -2 rxa-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/APC |
2 |
F-женски: 12V 300mA |
|

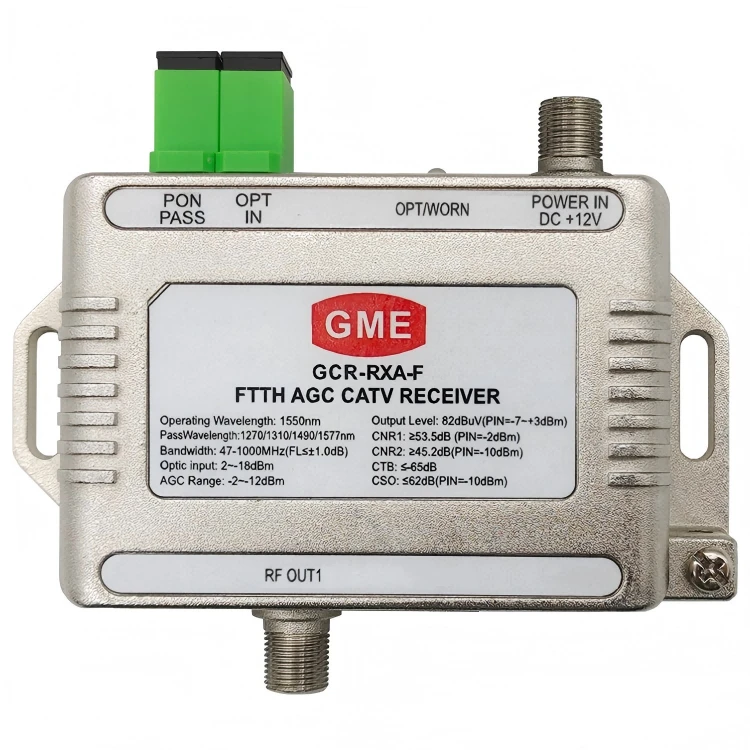

GCR-RXA-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/APC |
1 |
F-женски: 12V 300mA |
|
Gcr -4 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/UPC |
4 |
F-женски: 12V 300mA |
|
Gcr -2 rxu-f |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/UPC |
2 |
F-женски: 12V 300mA |
|
GCR-RXU-F |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/UPC |
1 |
F-женски: 12V 300mA |
|
Gcr -4 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/APC |
4 |
DC -005: 12V 300mA |
|
Gcr -2 rxa-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/APC |
2 |
DC -005: 12V 300mA |
|
GCR-RXA-Д |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/APC |
1 |
DC -005: 12V 300mA |
|
Gcr -4 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/UPC |
4 |
DC -005: 12V 300mA |
|
Gcr -2 rxu-d |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/UPC |
2 |
DC -005: 12V 300mA |
|
GCR-RXU-D |
1550nm ± 10nm |
1260nm ~ 1500nm 1575nm ~ 1625nm |
SC\/UPC |
1 |
DC -005: 12V 300mA |
