Тази статия осигурява-задълбочено изследване на основната роля на EDFA в CATV FTTH мрежите-за подобряване на оптичната мощност на сигнала за постигане на-пренос на дълги разстояния-и въвежда как интегрираните CATV+SAT IF приемници с усъвършенствани AGC, CWDM и ултра-технологии с ниско ниво на шум служат като ключови компоненти за оптимизиране на производителността на мрежата.
При изграждането на ефективни, стабилни CATV (кабелна телевизия) FTTH (Fiber{0}}to-the-Home) мрежи, способни да поддържат масивни данни и видео предаване с висока-дефиниция, оптичните усилватели играят критична роля. Сред тях EDFA (Erbium-Doped Fiber Amplifier) е едно от най-важните устройства за оптично усилване. И така, каква точно е основната цел на EDFA в CATV FTTH мрежите и как си сътрудничи с приемно оборудване от следващо-поколение? Тази статия предлага подробен анализ.

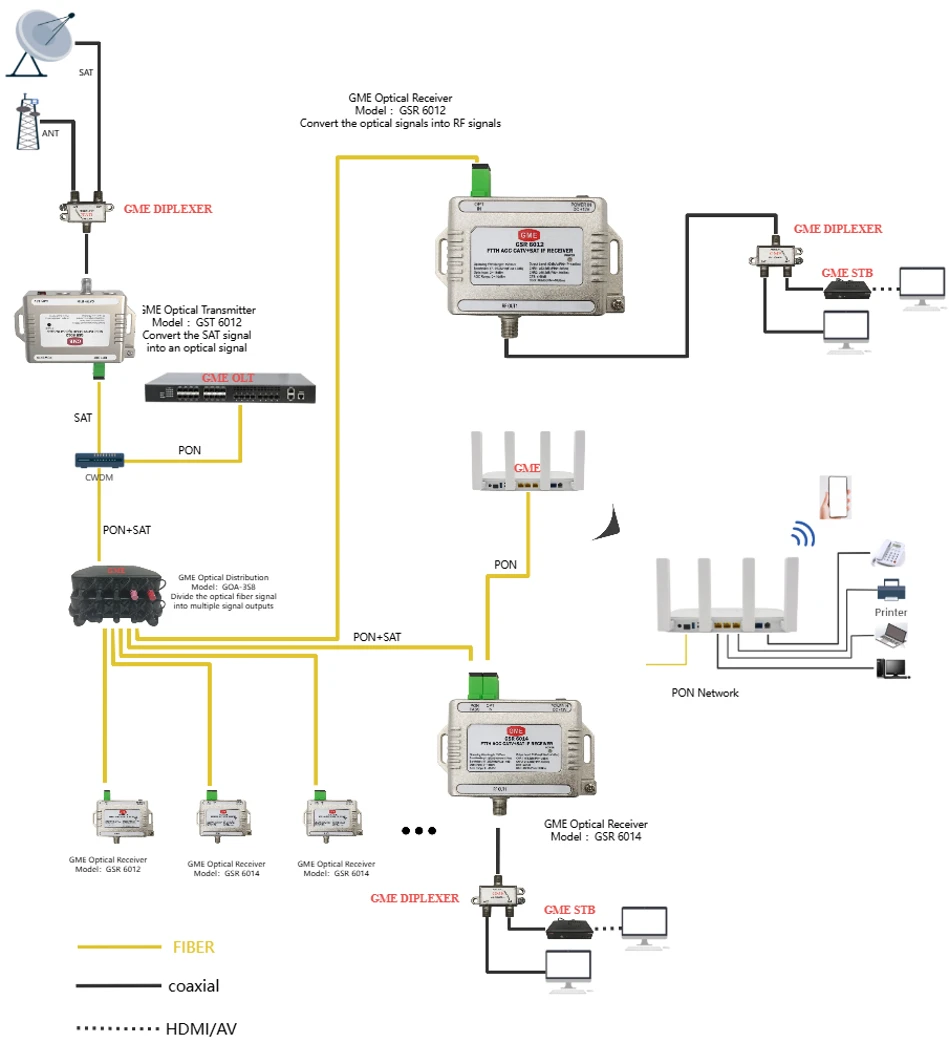

САТ-ТЕРЪР ПРЕВЪРХУ ОПТИЧНО ОПТИЧНО
Основната функция на EDFA в CATV FTTH мрежи: Реле и усилване на оптичен сигнал
Просто казано, основната цел на EDFA е директно да усилва оптичните сигнали, компенсирайки загубите по време на предаване на оптични влакна и значително разширявайки обхвата на сигнала.
В FTTH мрежа оптичните сигнали се предават от централната станция на оператора и трябва да изминат дълги разстояния, за да достигнат домовете на потребителите. Въпреки че оптичните влакна по своята същност показват ниски загуби, оптичната мощност неизбежно намалява на разстояние. След като сигналът отслабне над определена точка, той вече не може да бъде идентифициран точно от приемника-от страна на потребителя, което води до прекъсване на сигнала или сериозно влошаване на качеството.
EDFA действа като "станция за зареждане" по оптичната линия. Той усилва оптичните сигнали директно, без да ги преобразува в електрически сигнали, което му дава несравними предимства:
Висока изходна мощност: Възможност за усилване на множество дължини на вълната едновременно, поддържайки голям брой потребители.
Прозрачна трансмисия: Format- и rate-agnostic, гарантиращи силна съвместимост.
Нисък шум: Отличните характеристики на шума поддържат качеството на сигнала.
Чрез стратегическо разполагане на EDFA в мрежовия ствол, операторите могат да изградят CATV мрежи, покриващи десетки или дори стотици километри, без да се притесняват от затихването на сигнала.
Отвъд EDFA: Предизвикателства на ръба на мрежата и ключови решения-Високо-приемници
Докато EDFA се справя с предизвикателствата на предаването по магистрала, сигналът може да отслабне отново поради разпространение и по-нататъшно предаване до момента, в който достигне точките за достъп на потребителя (напр. сгради или домове) и може да съдържа шум, въведен от EDFA. На този етап високо{3}}ефективният FTTH приемник е от съществено значение за високо{4}}качествено приемане и преобразуване на сигнала в „последната миля“.
Тук влиза в действие интегриран AGC CATV+SAT IF RECEIVER (CATV и сателитен IF приемник с автоматичен контрол на усилването) с напреднали технологии. Приемник, проектиран за модерни услуги за тройна -игра, като такъв със следните характеристики, е от решаващо значение за осигуряване на изживяване на крайния-потребител:
Широколентова поддръжка (45–2150 MHz): Напълно поддържа традиционни CATV RF сигнали и сателитни IF (SAT IF) сигнали, отговаряйки на различни изисквания за достъп до услуги.
Вграден-оптичен AGC: Това служи като "интелигентна застраховка" срещу колебания на оптичната мощност. Когато входната оптична мощност варира поради промени в температурата на околната среда или незначителни загуби на връзката, AGC (автоматичен контрол на усилването) автоматично регулира изходното ниво и усилването, за да осигури стабилен и надежден изходен сигнал без ръчна намеса, значително намалявайки оперативните разходи.
Технология с ултра-нисък шум: Използва усъвършенствани активни компоненти като GaAs усилватели за минимизиране на шума, подобряване на съотношението носещ-към-шум (CNR) и особено подобряване на производителността на сигналите, усилени от EDFA, осигурявайки по-ясно видео качество.
Отлична линейност и плоскост: Ефективно намалява изкривяването, осигурява еднаква сила на сигнала във всички канали и предотвратява проблеми като пикселизация или прекъсване в определени канали.
Високо{0}}линеен фотодетектор (PD) + вграден-CWDM: Използвайки технологията CWDM (грубо мултиплексиране по дължина на вълната), той може да получава сигнали от различни дължини на вълната (напр. 1550 nm CATV сигнали и 1490 nm/1310 nm сигнали за данни) и да извършва високо{5}}качествено оптично-към-електрическо преобразуване чрез високо-линеен PD, осигуряващ чист източник на сигнал за бекенд обработка.
Високи загуби на връщане и приложение с един-влакно: Работи върху едно-ядрено едномодово-влакно с висока възвратна загуба, намалявайки смущенията от отразени сигнали и гарантирайки стабилност на връзката.
Синергия между EDFA и интелигентни приемници
В обобщение, основната цел на EDFA вCATV FTTHмрежи е да позволи дистанционно, ефективно и-капацитетно релейно предаване на оптични сигнали, което служи като основа за изграждане на широкообхватни мрежи. На ръба на мрежата интегриран CATV+SAT IF приемник, включващ оптичен AGC, ултра-нисък шум, CWDM и други технологии, действа като последен пазител, осигуряващ високо-качествено доставяне на сигнал до потребителите. Заедно те формират гръбнака на съвременните високо-скоростни, стабилни и надеждни оптични широколентови мрежи и мрежи за видео услуги.
За мрежовите оператори и производителите на оборудване изборът на високо{0}}ефективен приемник с горните характеристики е стратегическо решение за оптимизиране на производителността на мрежата, повишаване на удовлетвореността на потребителите и намаляване на общите оперативни разходи.
