В съвременните мрежи за широколентов достъп,FTTH (оптично влакно до дома)се превърна в доминиращо решение за внедряване. Тъй като потребителското търсене на видео с висока-дефиниция, интерактивна телевизия и високо-скоростен интернет продължава да нараства,AGC CATV приемник (приемник за кабелна телевизия с автоматичен контрол на усилването)играе все по-важна роля в FTTH системите. Тази статия предоставя изчерпателен преглед на работните принципи, техническите предимства, сценариите на приложение и индустриалните тенденции на FTTH AGC CATV приемника-, като помага на читателите да разберат напълно този основен мрежов компонент.
Какво представлява FTTH AGC CATV приемник?

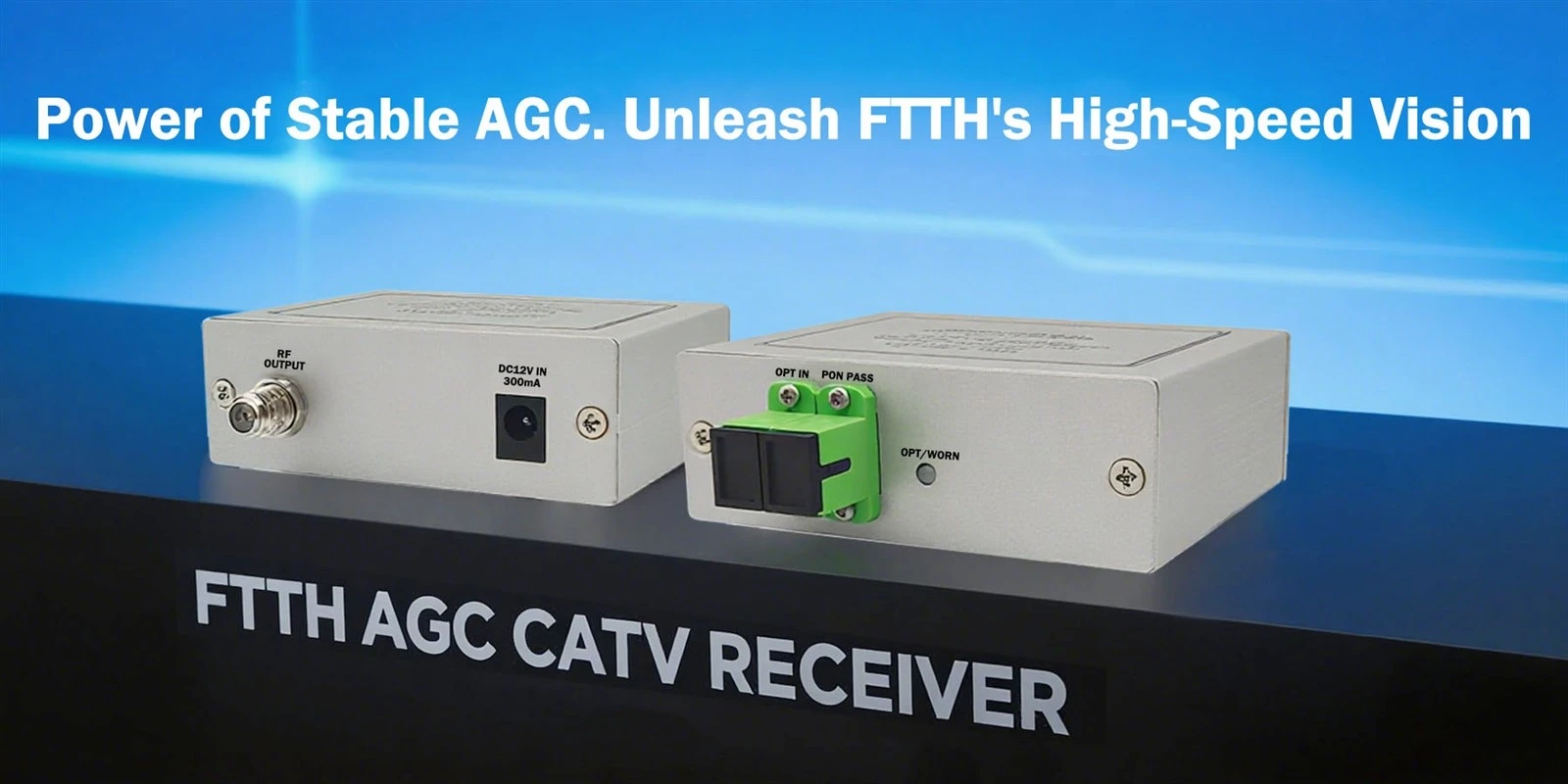

АнFTTH AGC CATV приемнике специализирано устройство за приемане на RF (радиочестотен) сигнал, предназначено за оптични-до--домашни мрежи. Той преобразува аналогови или цифрови CATV сигнали, предавани по оптично влакно, обратно в радиочестотни сигнали, съвместими с разпределение по коаксиален кабел, което позволява доставка до крайни -потребителски устройства, като -декодери и телевизори.
Терминът "AGC" означаваАвтоматичен контрол на усилването, динамична техника за усилване на сигнала, която осигурява стабилни нива на изходния сигнал-дори когато входната оптична мощност варира-като по този начин поддържа високо-качествено видео предаване.
Как работи: Опростен преглед
Приемане на оптичен сигнал: Устройството получава CATV оптични сигнали надолу по веригата (обикновено при дължина на вълната 1550 nm) чрез стандартни оптични интерфейси като SC/APC от OLT (терминал за оптична линия) или оптична разпределителна точка.
Опто-електронно преобразуване: Интегриран PIN или APD фотодетектор преобразува оптичния сигнал в електрически сигнал.
AGC обработка: Веригата за автоматичен контрол на усилването динамично регулира усилването на усилвателя въз основа на входящата оптична мощност, стабилизирайки изходното RF ниво в рамките на стандартните диапазони (напр. 75 ± 3 dBµV).
RF изход: Обработеният RF сигнал се доставя през F-тип конектор към-домашната коаксиална разпределителна мрежа на потребителя.
Защо AGC е толкова критичен?
В-разгръщанията на FTTH в реалния свят вариациите в дължината на оптичната връзка, съотношенията на разделяне и температурата на околната среда могат да причинят значителни разлики в получената оптична мощност между потребителските крайни точки. Без AGC:
Ниска оптична мощност→ Намалено съотношение-към-шум → Видео сняг или пикселизация;
Висока оптична мощност→ Насищане на усилвателя → Изкривяване на сигнала и интермодулационни смущения.
AGC-CATV приемник автоматично компенсира тези колебания,значително подобряване на устойчивостта на системата и осигуряване на последователно потребителско изживяване-особено жизненоважно в големи-разпръснати PON мрежи (напр. 1:64 или по-високи).
Основни технически спецификации и критерии за избор
| Параметър | Типична стойност/диапазон | Бележки |
|---|---|---|
| Входна дължина на вълната | 1550 nm | Съвместим с EDFA усилватели |
| Обхват на оптична входна мощност | -10 до +2 dBm (ефективният диапазон на AGC) | Предпочита се по-широк диапазон |
| RF изходно ниво | 75 ± 3 dBµV | Съответства на стандарти като GY/T 106-1999 |
| Честотен диапазон | 47–862 MHz или 54–1002 MHz | Поддържа пълен спектър от CATV канали |
| C/N (съотношение носеща-към-шум) | По-голямо или равно на 50 dB | Ключов индикатор за качеството на сигнала |
| CSO/CTB | По-малко или равно на -65 dBc | Измерва нелинейното изкривяване |
Когато избирате приемник, дайте приоритет на динамичния обхват на AGC, равномерността на изхода, надеждността и поддръжката на протоколи за дистанционно управление (напр. SNMP или TR-069).
Сценарии за приложение
Triple{0}}Play FTTH мрежи: Едновременно предоставяне на данни, глас и CATV услуги;
Надстройки за фиберизация на HFC мрежа: Подмяна на старите коаксиални усилватели за увеличаване на честотната лента и покритието;
Нови жилищни сгради / Интелигентни общности: Внедрява се като стандарт в-домашен терминатор;
Хотели, апартаментни комплекси (MDUs): Централизираното внедряване намалява оперативните разходи.
Тенденции в индустрията и перспективи за бъдещето
Еволюция към DOCSIS 4.0 и 10G-PON: Приемниците трябва да поддържат по-висока честотна лента и усъвършенствани модулационни схеми;
Интелигентно дистанционно управление: Интегриране с IoT модули за-отчитане на състоянието в реално време и предсказуема поддръжка;
Миниатюризация и ниска консумация на енергия: Посрещане на изискванията за естетика и енергийна{0}}ефективност в жилищни условия;
Поддръжка за 4K/8K Ultra-HD излъчване: Изискване на подобрени съотношения C/N и линейност.
