В днешната-центрична ера на данни, от 5G базови станции до свързване на центрове за данни и видео предаване с висока-дефиниция, всички информационни магистрали разчитат на основен компонент: оптичния предавател.
Като "отправна точка" на оптична комуникационна система, оптичният предавател е отговорен за преобразуването на електрическите сигнали в оптични сигнали и свързването им към оптичното влакно. Тази статия разглежда техническите принципи, ключовите компоненти, основните спецификации и индустриалните технологични тенденции на оптичните предаватели за 2024-2025 г.
1. Какво е anОптичен предавател?
Оптичният предавател е електро{0}}устройство за оптично преобразуване. На физическия слой неговият оперативен работен процес може да бъде обобщен в три стъпки:
Обработка на входа:Получава електрически сигнали от мрежово оборудване (като суичове и рутери).
Електро{0}}оптично преобразуване:Модулира източника на светлина (лазерен диод или светодиод) чрез верига на драйвер, преобразувайки битовете 0/1 от електрическия сигнал в светлинни импулси, представляващи състояния на включване/изключване или фазови промени.
Изход на съединителя:Ефективно инжектира светлината в оптично влакно (един-режим или много-режим) с помощта на лещи или техники за директно свързване.

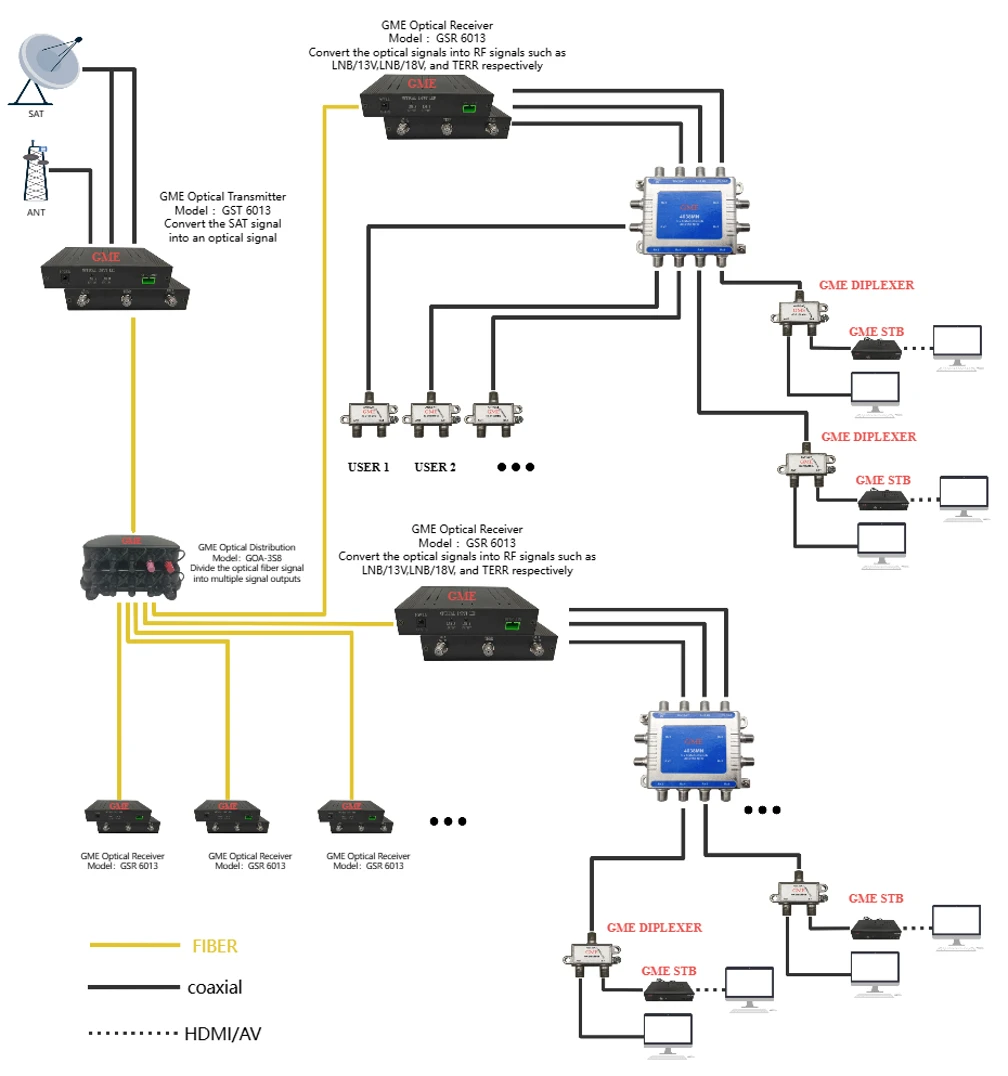

В зависимост от сценария на приложение, предавателите обикновено са опаковани в сменяеми оптични модули (като SFP, QSFP-DD, OSFP) или като част от излъчване-видео оптични предаватели и аналогови системи за предаване на оптични влакна.
2. Анализ на основните технологични компоненти
Оптичният-предавател с висока производителност се състои главно от следните три части, които представляват значителна част от техническата трудност и цена:
2.1 Източник на светлина: VCSEL, FP, DFB и EML
Източникът на светлина определя дължината на вълната, мощността и разстоянието на предаване на предавателя.
VCSEL (излъчващ лазер с вертикална-повърхност-кухина):Доминира многорежимни-приложения на късо{0}}разстояние (в рамките на 100 метра), като например SR (Short Range) оптични модули в центрове за данни. Предимствата включват ниска консумация на енергия, ниска цена и лесно-интегриране на широкомащабни масиви.
FP (лазер на Фабри-Перо):Използва се за приложения на ранен-етап на късо-до-средно разстояние; понастоящем постепенно се премахват във високо-приложения в полза на DFB лазери.
DFB (лазер с разпределена обратна връзка):Работният кон за едно-режимно предаване. Той постига изходен сигнал в единичен надлъжен режим чрез вградена -решетка, което води до тясна спектрална ширина на линията и ниска дисперсия, подходяща за разстояния от 10 км до 80 км в метро мрежи и -магистрални линии за дълги разстояния.
EML (Електро{0}}абсорбционен модулиран лазер):Понастоящем основният избор за високоскоростни опорни мрежи 400G/800G-. Той интегрира лазер с електро-модулатор на поглъщане, преодолявайки ефекта на „чуруликане“, свързан с директно модулираните лазери (DML) при високи честоти, поддържайки единични-скорости на дължина на вълната от 100Gbps и повече.
2.2 Верига на водача
Лазерните диоди изискват стабилен ток на отклонение и модулационен ток. Драйверните чипове във високо-скоростните предаватели изискват висока линейност (особено за PAM4 модулация) и ниска консумация на енергия. Тъй като скоростите нарастват до 112Gbps и дори 224Gbps, дизайнът на драйверния чип се превърна в критично тясно място, ограничаващо производителността на предавателя.
2.3 Опаковка и оптично свързване
Прецизността на опаковането на предавателите трябва да достигне под{0}}микронни нива. За предаватели със силициева фотоника (Silicon Photonics) технологията на флип-чипа често се използва за интегриране на лазерния чип с базирания на силиций-фотонен чип, свързващ светлината във вълновода чрез свързване на ръба или свързване на решетката.
3. Ключови показатели за ефективност
При оценка или избороптични предаватели, инженерите трябва да се съсредоточат върху следните ключови параметри:
Дължина на вълната:850nm (много-режим), 1310nm (нулева дисперсия), 1550nm (най-ниска загуба). CWDM и DWDM технологиите използват множество дължини на вълните между 1260nm и 1650nm за мултиплексиране с разделяне на дължината на вълната.
Изходна оптична мощност:Обикновено се измерва в dBm. По-дългите разстояния на предаване изискват по-висока изходна мощност, която трябва да се поддържа под прага на нелинейния ефект на оптичното влакно.
Коефициент на изчезване (ER):Съотношението на средната оптична мощност за логическа "1" към логическа "0". По-високото съотношение на затихване води до по-добро съотношение-към-шум в приемника и по-нисък процент на битова грешка (BER).
Очна диаграма:Интуитивен показател за качество на сигнала. При високо-тестване на предавателя очната диаграма трябва да отговаря на стандартите IEEE или спецификациите на MSA (Multi-Source Agreement) маска за очи, като се гарантира минимално излишно трептене и шум.
Централна дължина на вълната и спектрална ширина:За DWDM системите дължината на вълната на предавателя трябва да се заключи в мрежата, определена от ITU-T. По-тясната спектрална ширина повишава толерантността към хроматичната дисперсия.
4. Тенденции в индустрията: Еволюция от 400G до 1,6T
Водени от експоненциалното нарастване на търсенето на честотна лента от обучението по AI модел и облачните изчисления,оптичен предавателтехнологията претърпява безпрецедентни промени:
4.1 Навлизането на ерата на единичната-дължина на вълната 200G
Оптичните модули 800G в момента се внедряват в мащаб, като вътрешно се използват предавателни архитектури като 8x100Gbps или 4x200Gbps. Водещи производители в индустрията разработват 200G EML с една-дължина на вълната и силициеви фотонни модулатори, проправяйки пътя за 1,6T оптични модули.
4.2 Ускорена комерсиализация на силициевата фотоника
Традиционните дискретни предаватели (DFB с отделен модулатор) се сблъскват с тесни места по отношение на разходите и интеграцията с висока -плътност. Силициевата фотоника използва CMOS процесите за интегриране на модулатори върху силициев субстрат, комбинирани с външни или хибридни-интегрирани III-V лазери, постигайки висока-ефективност, ниска-разходна-фотонна интеграция.
4.3 Щепселна оптика с линейно задвижване (LPO) и опакована оптика (CPO)
За да се намали консумацията на енергия в AI изчислителните центрове, се появява LPO технология. LPO предавателите елиминират традиционния DSP (цифров сигнален процесор), като използват линейни драйверни чипове за директно задвижване на лазера, намалявайки консумацията на енергия с приблизително 50%. Гледайки по-напред, технологията CPO има за цел да опакова оптични предаватели заедно с превключващия чип, решавайки основно проблема със загубата на високо-честотен електрически сигнал в следите на PCB.
4.4 Пробив в тънко-слойния литиев ниобат (TFLN)
В стремежа към по-висока честотна лента и по-ниска консумация на енергия модулаторите с тънък-слой литиев ниобат се превърнаха в гореща изследователска точка. Те предлагат превъзходна линейност и висока честотна лента в сравнение със силициевите фотонни и InP модулатори, което ги позиционира да играят значителна роля в предаватели от следващо-поколение 1.6T/3.2T.
5. Заключение
Оптичният предавател е не само физическата отправна точка на оптичните комуникации, но и „основният двигател“, определящ честотната лента на мрежата, разстоянието на предаване и цената на системата.
За индустриалните потребители, когато избират решения за оптичен предавател, е важно да гледат отвъд само параметъра "скорост". Цялостната оценка трябва да включва:
Сценарий на приложение:Взаимосвързаност на къси-разстояния в рамките на центрове за данни срещу-телекомуникационни опорни мрежи на дълги разстояния.
Структура на разходите:Решенията VCSEL са подходящи за широкомащабни-приложения на къси{1}}разстояния; EML и силициевата фотоника са подходящи за сценарии с висока-производителност.
Надеждност на веригата за доставки:Капацитетът за-високоскоростни лазерни чипове остава малък. Изборът на производители с независими възможности за научноизследователска и развойна дейност на чипове или стабилни вериги за доставки е от решаващо значение.
С експлозията в търсенето на изчислителна мощност на AI, индустрията на оптичните комуникации преминава от традиционния модел на „оптика, управляваща електричество“ към нова ера на „мрежи, дефиниращи оптика“. Като отправна точка на оптичната мрежа, всеки технологичен скок в оптичните предаватели ще определи тавана на честотната лента за следващото поколение цифрова и интелигентна инфраструктура.
