Изчерпателно ръководство за разстояния за предаване на 10G оптичен-модул с единичен режим: стандартни спецификации, подробен поглед върху опцията за 2 км и съвети за избор, за да избегнете клопки
В съвременното мрежово предаване оптичните модули са основните компоненти, свързващи оптични влакна към мрежови устройства. 10G еднорежимни-оптични модули с предимства като бързо предаване, силна-възможност за смущения и ниски загуби се използват широко в сценарии като кампус мрежи и центрове за данни. Разстоянието на предаване е основният индикатор за избор. Много професионалисти често объркват спецификациите – например какви са стандартните разстояния, съществува ли опция от 2 км и как да ги съобразите със сценарии. Тази статия ще обясни основните знания, за да помогне на всеки да избегне грешки при избора.
I. Основно разбиране на 10G едно-модови оптични модули
10G еднорежимни-оптични модули използват предимно пакета SFP+, съвместим с устройства като комутатори и сървъри, и трябва да се използват с 9/125 μm OS2 еднорежимно-оптично влакно. Сърцевината на едно-модовото влакно е изключително тънка, позволявайки само един оптичен път на сигнала, което води до много по-ниски загуби в сравнение с многомодовото влакно. Това е от ключово значение за постигане на разстояния за предаване-на ниво километри.
Неговото разстояние за предаване се влияе от четири основни фактора: дължина на оптичната вълна, мощност на предаване, чувствителност на приемника и загуба на оптична връзка. 1310nm и 1550nm са основните дължини на вълната. Индустриалните спецификации следват международните стандарти на IEEE, образувайки ясни нива на разстояние, които балансират производителността и разходите.
II. Основни стандартни спецификации за разстояние на предаване за10G оптични модули с един-режим
Основните разстояния за 10G едно-модови оптични модули на пазара следват стандарта IEEE 802.3ae. Четирите основни спецификации – 10 км, 20 км, 40 км и 80 км – покриват всички обичайни сценарии. Техните характеристики са както следва:
Спецификация за 10 км (10GBASE-LR): Най-разпространеният и икономически-ефективен вариант
Това е най-широко използваната стандартна спецификация с най-добро съотношение цена-качество. Той има разстояние на предаване от 10 км, използва дължина на вълната 1310 nm и е подходящ за междусистемни връзки в сгради на кампус и окабеляване на къси-до{-средни разстояния в центрове за данни. Той предлага силна съвместимост и зряла верига за доставки, което го прави първият избор за повечето предприятия и базовата линия за спецификации на къси-разстояния.

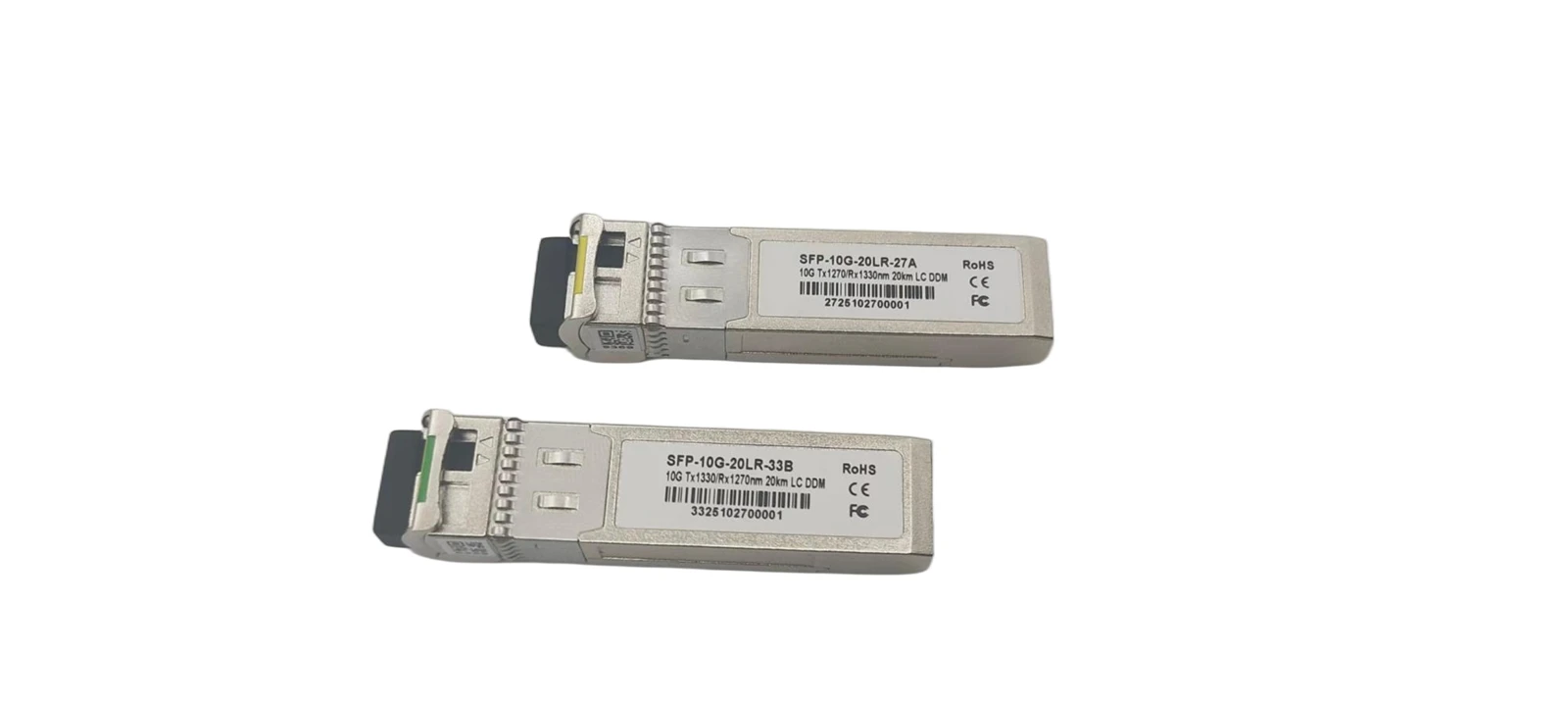

Спецификация за 20 км: Подобрена опция за преход на средно-разстояние
Това не е базов стандарт на IEEE, а подобрена версия на 10GBASE-LR. Той също така използва дължина на вълната от 1310 nm, като удължава разстоянието до 20 km чрез оптимизиране на мощността. Той запълва празнината между 10 км и 40 км, подходящ за слоеве за достъп до мрежата на метрото и между-връзки между кампуса. Може да работи с модули от 10 km, предлагайки висока гъвкавост.
Спецификация за 40 км (10GBASE-ER): Основният работен кон за дълги-разстояния
Това е стандартна спецификация за дълги-разстояния с разстояние на предаване от 40 км. Той използва дължина на вълната от 1550 nm (която има по-ниски загуби), което го прави подходящ за слоеве на опорната мрежа на метрото и между-регионални връзки. Обикновено не изисква допълнително оборудване за оптично усилване, струва по-малко от 80 км модули и е основният избор за предаване на дълги-разстояния.
Спецификация за 80 км (10GBASE-ZR): Максималната стандартна опция за дълги-разстояния
Това е стандартната спецификация за най-голямо разстояние за 10G единичен-режим, предлагащ 80 км предаване. Той използва дължина на вълната 1550nm и има много високи хардуерни изисквания. Подходящо е за специални сценарии като между-градски връзки или пренос на отдалечена базова станция. Разходите са високи и консумацията на енергия е значителна, така че не трябва да се избира ненужно за рутинни сценарии.
III. Често-пренебрегваната спецификация за 2 км: икономически-ефективен избор за къси връзки в единичен{4}}режим
Много хора се чудят дали съществува опция за 2 km за 10G единичен-режим. Отговорът е да. Той не е част от базовия стандарт IEEE 802.3ae, но се основава на спецификацията 10GBASE-LRL в рамките на стандарта IEEE 802.3aq. Обикновено се нарича 10G SFP+ 2km модул с един-режим, опция с висока-стойност за сценарии на къси-разстояния.
Този модул обикновено използва дължина на вълната 1310 nm и основно разполага с LC дуплексен интерфейс. В сравнение с 10 km LR модули, той има по-ниска мощност на предаване и облекчени изисквания за чувствителност, което води до намаление на разходите от 10%-30%. Той запазва предимствата на анти-смущенията на единичния-режим, запълвайки празнината между 300 м (многомодов) и 10 км (едномоден).
Неговите сценарии за приложение включват кръстосано -кабелиране в стелажи в центрове за данни и междинни връзки на къси-разстояния в кампуса. В сравнение с многомодовите модули, той предава по-далеч и има по-голяма устойчивост на смущения. В сравнение с 10-километровите модули, той има по-ниска цена и консумация на енергия. Съвместимите 2km модули могат да работят взаимно с 10km модули. Когато купувате, дайте приоритет на продукти, обозначени като 10GBASE-LRL, за да осигурите съвместимост.
IV. Основни съображения при избора на 10G оптични модули с един-режим
Изборът трябва да отчита изчерпателно сценария, цената и съвместимостта. Обърнете внимание на следните 5 ключови точки:
Изберете разстояние въз основа на нуждите, избягвайте „по-дългото е по-добро“
Сляпото избиране на модули с по--разстояние увеличава разходите и потенциално може да причини претоварване на сигнала. Измерете точно разстоянието, запазете 10%-20% марж за загуба на връзка. Изберете 2 km LRL за разстояния под 2 km, 10 km LR за под 10 km, 40 km ER за 20-40 km и вземете предвид само 80 km ZR за разстояния над 40 km.
Съпоставете типа влакно, за да избегнете несъвместимост
Трябва да се използва с OS2 едно-модово влакно. Строго избягвайте смесването с многомодово влакно, тъй като това ще причини грешки при предаване. По време на внедряването следвайте стандартните практики за окабеляване, минимизирайте извивките на влакната и съединителите, за да намалите загубата на връзка.
Обърнете внимание на стандартното съответствие
За основните спецификации дайте приоритет на продукти, които отговарят на стандартите IEEE, като гарантирате съвместимост с основните марки оборудване. Избягвайте не-стандартни, не-маркови модули, за да намалите бъдещите проблеми с поддръжката.
Претеглете разходите и производителността
По-малко или равно на 300 m: Дайте приоритет на 10G SR многомодовите модули (по-ниска цена).
300m-2km (с опасения за смущения): Изберете 2km LRL.
В рамките на 10 км: Изберете 10 км LR.
Дълги разстояния: Изберете 40 км ER или 80 км ZR според нуждите.
Индустриални сценарии: Изберете модели с разширена температура.
Сценарии на закрито: Изберете търговски клас.
Осигурете правилно съвпадение на оптичната мощност
Когато свързвате модули с различни спецификации, проверете предварително оптичната мощност. Ако мощността е твърде висока, добавете атенюатор, за да гарантирате, че получената мощност е в обхвата на чувствителност на приемника, гарантирайки предаване на пакети без загуби.
V. Заключение: Пригодността е ключова
Четирите основни спецификации за10G едно-модови оптични модули– 10 км, 20 км, 40 км и 80 км – покриват по-голямата част от сценариите, като 2-километровият LRL запълва празнината на късите-разстояния. Основният принцип на подбора е да съответства на сценария, да изравни разстоянието и да балансира цената. Отхвърлянето на погрешното схващане, че „по-голямото разстояние е по-добро“ е от решаващо значение за избора на правилния модул, осигуряването на стабилност на мрежата и контролирането на разходите.
