Описание

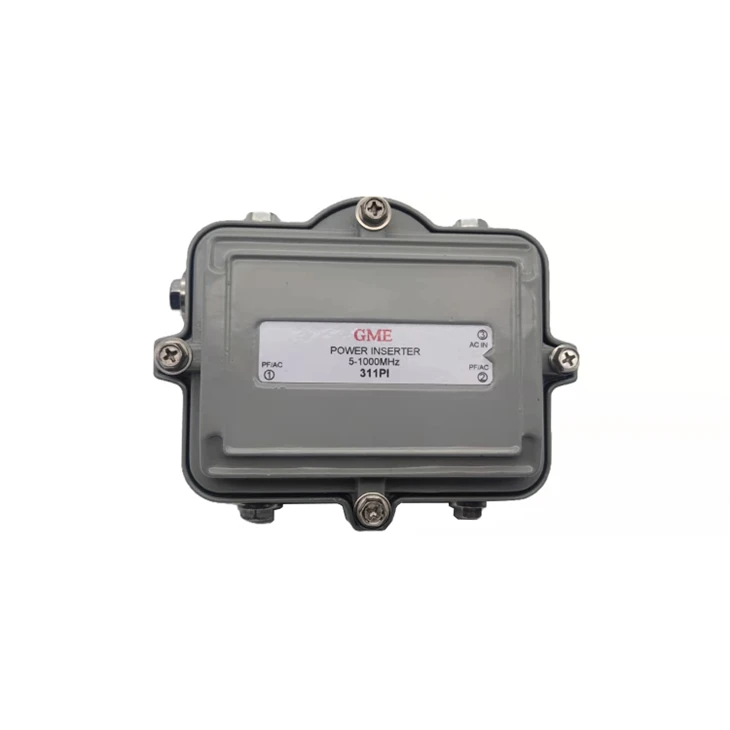

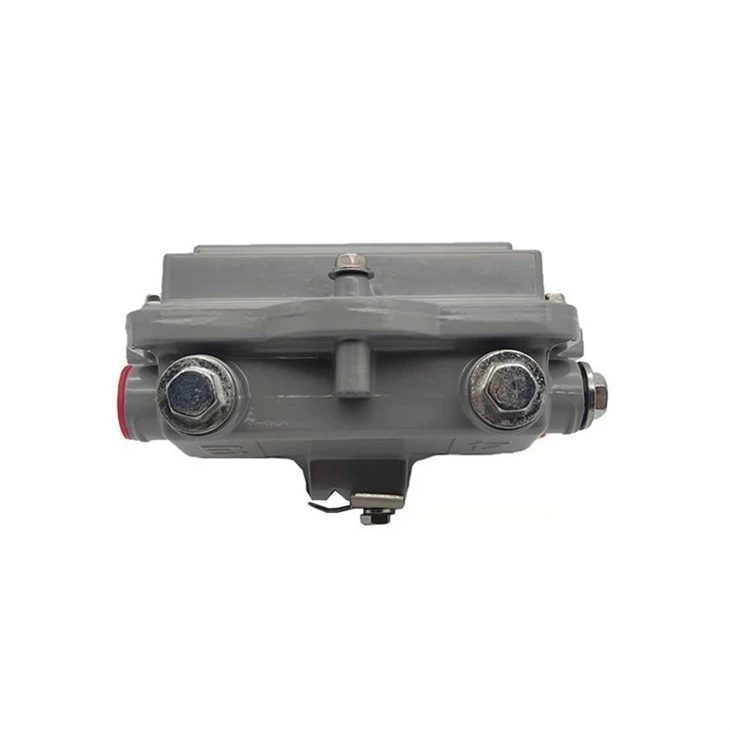

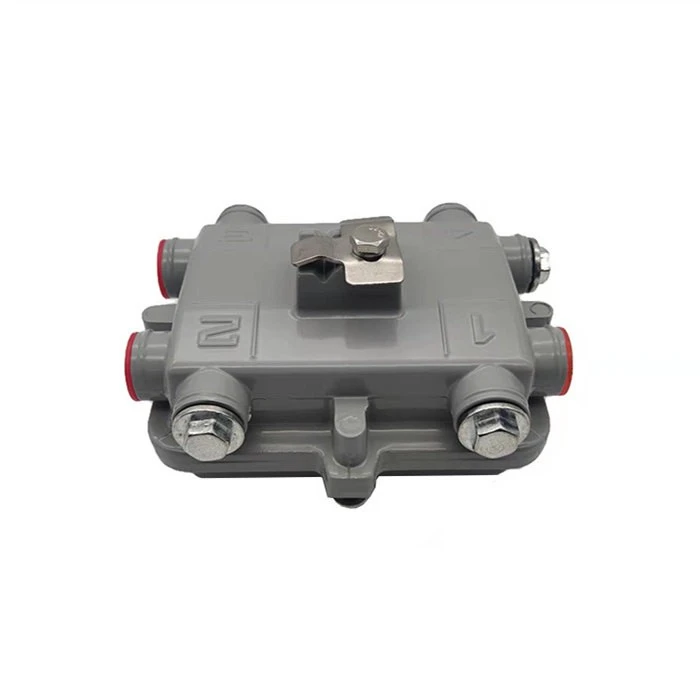

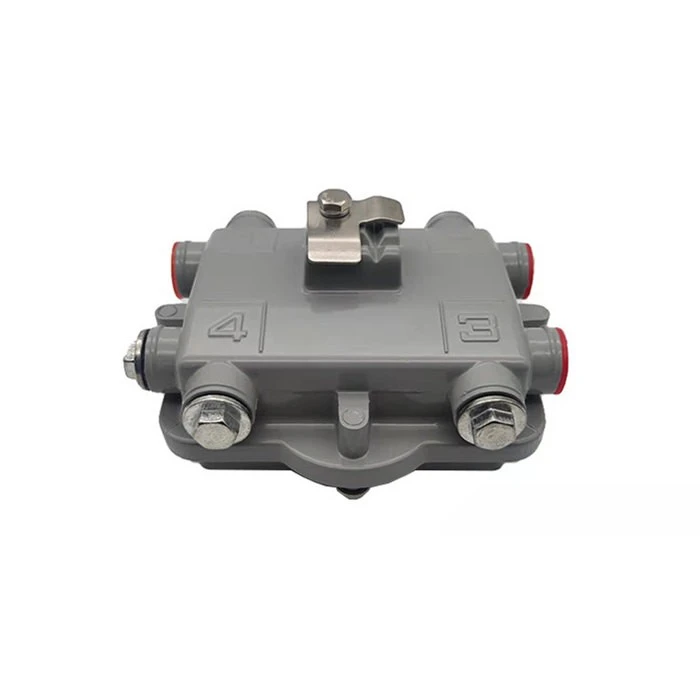

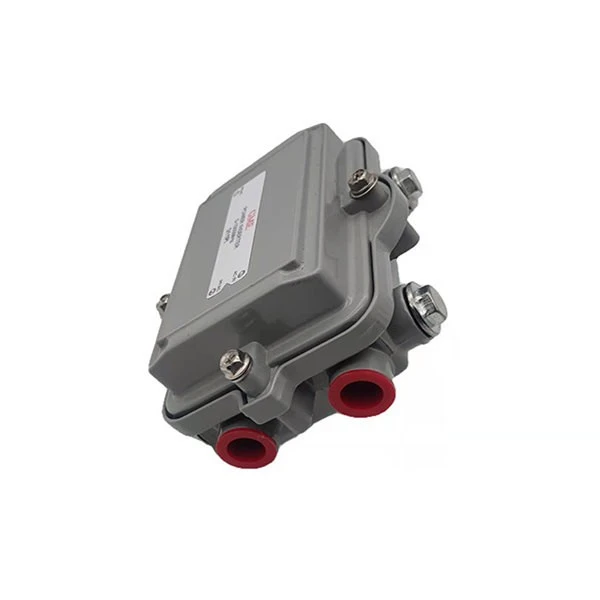

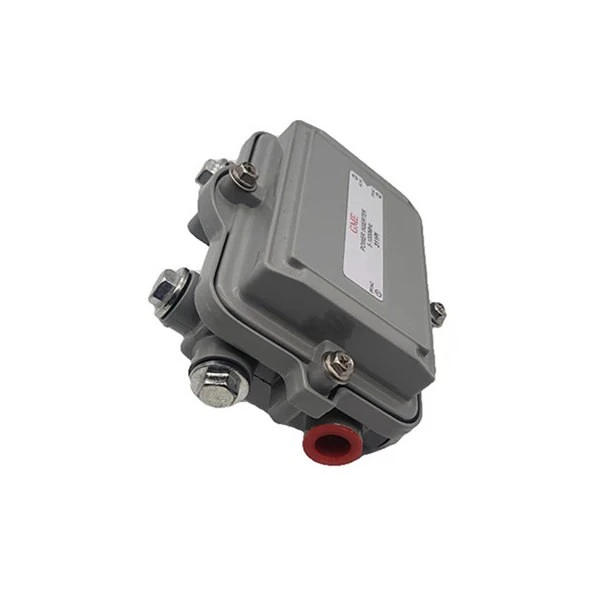

1GHz Cable TV Trunk Line Power Inserter е специализирано електронно устройство, предназначено за кабелната телевизионна индустрия, специално използвано в системи за магистрални линии за осигуряване на захранване на активни компоненти. Основната му функция е да захранва коаксиалната кабелна мрежа, осигурявайки правилната работа на усилватели, повторители и други активни устройства в разпределителната система за кабелна телевизия.
Основни характеристики и функционалност:
Възможност за честота:1GHz кабелна телевизия Trunk Line Power Inserter е оптимизиран за работа с висока-честота, като поддържа сигнали до 1 гигахерц (GHz). Това го прави подходящ за модерни системи за кабелна телевизия с високи изисквания за честотна лента.
Включване на захранване:Устройството за вмъкване е оборудвано с възможност за инжектиране на захранване в магистралната линия на коаксиалния кабел. Това е от съществено значение за осигуряване на необходимата електрическа енергия за активни компоненти като разпределителни усилватели или удължители на линия, гарантирайки качество и сила на сигнала в цялата разпределителна мрежа.
Характеристики
◆ CATV Power Inserter 5-1000MHz пълночестотна работа.
◆ Никелиран месингов "F" конектор с водоустойчива защита.
◆ Тъкано метално уплътнение, използвано за осигуряване на Hi-RFI.
◆ Напълно запечатан, устойчив на атмосферни влияния и включена скоба.
Спецификация
|
Място на произход: Гуандун, Китай |
|||
|
Номер на модела: GDINS-002 (311PI) |
|||
|
АРТИКУЛ |
ТИПИЧНО |
QC LIMIT |
УСЛОВИЯ ЗА ИЗПИТВАНЕ |
|
1. ЧЕСТОТА ДИАПАЗОН |
|
|
5 - 1000 MHz |
|
2. ВМЪКНАТА ЗАГУБА |
- 0.5 dB |
-1,0 dB МАКС. |
5 - 40 MHz |
|
- 0.5 dB |
-1,0 dB МАКС. |
41 - 470 MHz |
|
|
- 0.8 dB |
-1,0 dB МАКС. |
471 - 860 MHz |
|
|
- 1.0 dB |
-1,5 dB МАКС. |
861 - 1000 MHz |
|
|
3. ИЗОЛАЦИЯ (RF КЪМ AC) |
-60 dB |
-58 dB МИН. |
5 - 40 MHz |
|
-50 dB |
-45 dB МИН. |
41 - 470 MHz |
|
|
-45 dB |
-40 dB МИН. |
471 - 860 MHz |
|
|
-40 dB |
-35 dB МИН. |
861 - 1000 MHz |
|
|
4. ВЪЗВРАТНА ЗАГУБА (RF ПОРТ) |
-20 dB |
-18 dB МИН. |
5 - 40 MHz |
|
-20 dB |
-18 dB МИН. |
41 - 470 MHz |
|
|
-20 dB |
-18 dB МИН. |
471 - 860 MHz |
|
|
-18 dB |
-16 dB МИН. |
861 - 1000 MHz |
|
|
5. AC PASS |
|
12A МАКС |
AC КЪМ RF |

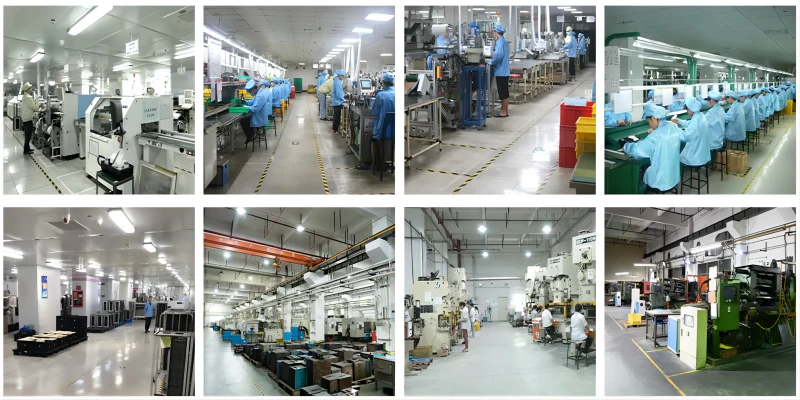

Goodmind Electronics (Shenzhen) Co., Ltd. е създадена през 1992 г. с фокус върху системата за телевизионно излъчване, собствена вътрешна вертикално интегрирана производствена способност с опитен и професионален инженерен екип, предоставящ ODM услуга за продукти на системата за кабелно / сателитно / наземно / IPTV излъчване
Как работи захранването за CATV?
Устройството за захранване на CATV обикновено се свързва в линия с коаксиалния кабел. Той инжектира DC (постоянен ток) захранване в кабелната линия, което след това се използва за захранване на активните компоненти, като например усилватели. Това позволява усилване и разпространение на сигнала на големи разстояния.
Какви са обичайните приложения на захранващите устройства за CATV?
Захранващи устройства за CATV обикновено се използват в системи за кабелна телевизия за осигуряване на захранване към линейни усилватели, разпределителни усилватели и други активни компоненти. Те се използват за усилване и поддържане на силата на сигнала при дълги кабели или в райони със слаб сигнал.
Какви видове захранващи устройства за CATV се предлагат?
Захранващи устройства за CATV се предлагат в различни типове и конфигурации в зависимост от конкретното приложение и изискванията на системата за кабелна телевизия. Те могат да варират по отношение на изходна мощност, честотен диапазон, брой изходи и други характеристики.
ЧЗВ
Въпрос: Съвместими ли са CATV захранващите устройства с всички кабелни телевизионни системи?
О: Захранващи устройства за CATV обикновено са проектирани да бъдат съвместими със стандартните системи за кабелна телевизия. Съвместимостта обаче може да варира в зависимост от фактори като честотния диапазон на системата, вида на използваните усилватели и други спецификации на системата. От съществено значение е да се гарантира, че захранващият блок е съвместим със специфичните изисквания на вашата система за кабелна телевизия.
Въпрос: Какво трябва да взема предвид, когато избирам захранващо устройство за CATV?
О: Когато избирате захранващо устройство за CATV, вземете предвид фактори като изискванията за мощност на вашите усилватели, честотния обхват на вашата система за кабелна телевизия, необходимия брой изходи и всички специфични характеристики, необходими за вашето приложение. Също така е от съществено значение да осигурите съвместимост с вашето съществуващо оборудване и системни спецификации.
В: Има ли някакви съображения за инсталиране на захранващи устройства за CATV?
О: Когато инсталирате захранващо устройство за CATV, уверете се, че е свързано в линия с коаксиалния кабел в правилната посока. Следвайте инструкциите на производителя за правилен монтаж и се уверете, че всички връзки са сигурни. Освен това вземете предвид фактори като заземяване и защита от пренапрежение, за да защитите вашето оборудване и да осигурите надеждна работа.
