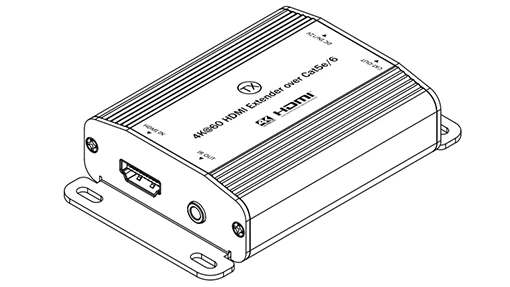

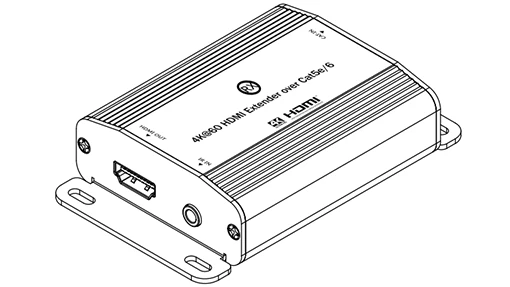

4k 60hz HDMI удължител

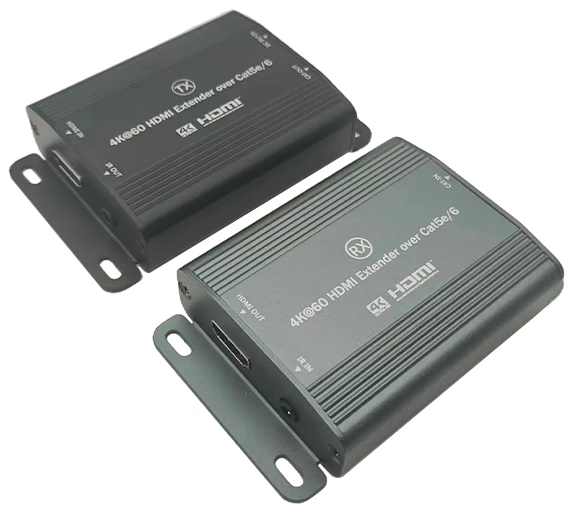

Този продукт се състои от предавател (TX) и приемник (RX) хост, който използва мрежов кабел като среда за предаване и използва най-новата технология за разширение на усилване. Предавателят и приемникът могат да разширят предаването чрез един мрежов кабел и са съвместими с мрежови кабели CAT5e/6. Сигналите с висока-дефиниция могат да бъдат разширени до 100 метра чрез CAT5e, а сигналите с ултра{7}}висока-детайлност могат да бъдат разширени до 70 метра чрез CAT6, с нулево забавяне. Продуктът поддържа инфрачервена функция за връщане, което прави дистанционното управление удобно. Освен това има възможност за само{13}}настройка за мрежови кабели, автоматично настройване на разделителната способност за оптимални изходни ефекти, което го прави лесен и удобен за използване. Този 4k 60Hz HDMI удължител е подходящ за видеоконференции, мултимедийни спортни барове, мултимедийно образование, дигитална реклама, публични табла за обяви и др.

1. Използвайки мрежов кабел Cat6, разстоянието на предаване на ултра-висока-definition wideo може да бъде удължено до 100 метра.

2. Чипът с висока-производителност перфектно поддържа ниска латентност и извежда 4K60Hz аудио и видео с ултра-висока-дефиниция синхронно, с плавни и ясни изображения и стабилни сигнали.

3. Красивият корпус от алуминиева сплав има супер-висока ефективност на разсейване на топлината, нулев шум, леко тегло и може да се монтира-на стена, което го прави компактен и здрав.

4. Този 4k 60Hz HDMI удължител Plug and play без инсталиране на драйвери, което улеснява съчетаването на декорация на закрито, с високо скриване и лесен монтаж.

◆ Разширете HDMI предаването до 70 метра чрез Cat6.

◆ Ultra HD: Поддържа видео резолюции до 4K@60Hz.

◆ Алуминиевата сплав Unibody осигурява ефективно отделяне на топлина до експлоатационния живот.

◆ Plug & Play: Без инсталиране на драйвер.

◆ Вградена функция за IR Passback за контрол на източника от всяка точка на вашия дом.

◆ Приложете функцията POC за захранване на устройството на модула.

Съдържание



Предавател (TX) x1

Приемник(RX)x1

Използвайте Guidex1

Удължителен кабел за инфрачервен предавател x1 (по избор)

Удължителен кабел за инфрачервен приемник x 1 (по избор)

Захранващ адаптер x 1



Изисквания

1. Източник на сигнал:
Сигнално устройство с HDMI изходен порт, като DVD плейър, Play station, приемник, персонален компютър или компютър и др.

2.Дисплей:
Устройство за показване с HDMI входен порт, като SDTV, HDTV, проектор и др.

3. Мрежов кабел:
Неекраниран или екраниран мрежов кабел категория 5/6 (UTP/STP CAT5e/6) със стандартни мрежови кабелни конектори, свързани паралелно в двата края.





Представяне

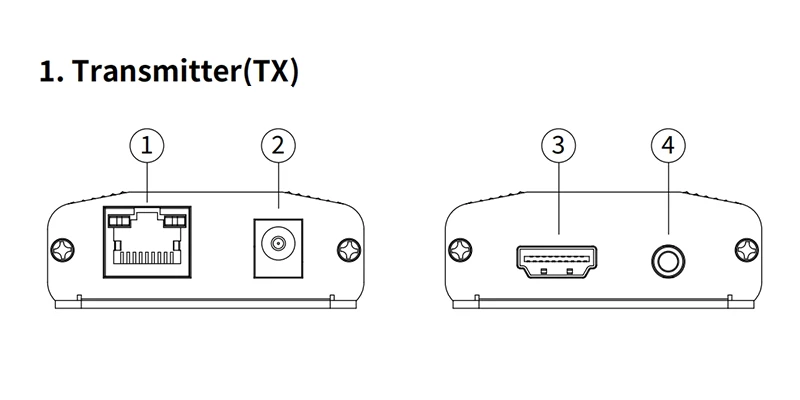

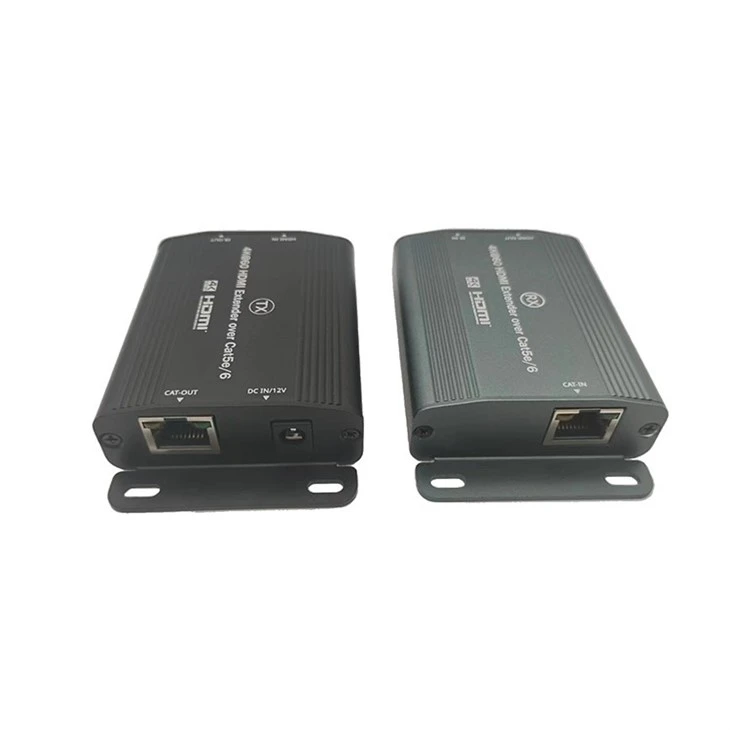

Предавател (TX)

①Изходен порт RJ45: Свързва главните устройства на предавателя (TX) и приемника (RX) с мрежов кабел.

②Входен порт за захранване: Поставете стандартния захранващ адаптер DC12V/lA, включен в този продукт, или други стандартни захранващи адаптери, които отговарят на изискванията за номинално напрежение.

③HDMl входен порт: Свързва основното устройство на източника на сигнал с
главното устройство на предавател (TX) с помощта на HDMl кабел.

④Гнездо за удължителен кабел на инфрачервен предавател: Поставете удължителния кабел на инфрачервения предавател, предоставен с този продукт, и поставете инфрачервения предавател възможно най-близо до приемащото устройство, за да предадете инфрачервения сигнал от приемника.

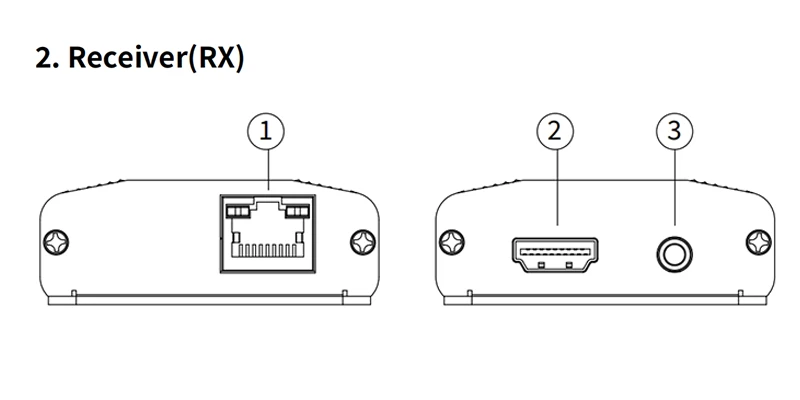

Приемник (RX)

①Входен порт RJ45: Свързва главните модули на предавателя (TX) и приемника (RX) с мрежов кабел.

②HDMlinput порт: Използва HDMl кабел за свързване на устройството за показване с главното устройство на приемника (RX).

③Гнездо за удължителен кабел на инфрачервения приемник: Включва включения удължителен кабел на инфрачервения приемник и използва дистанционното управление в обхвата на инфрачервения приемник.

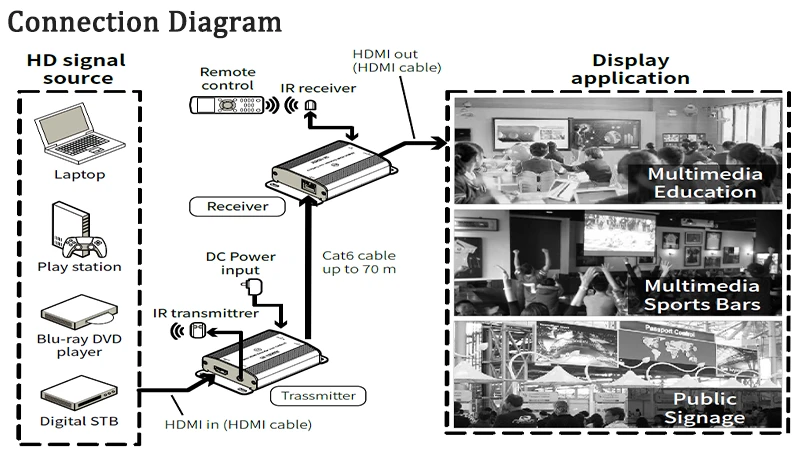

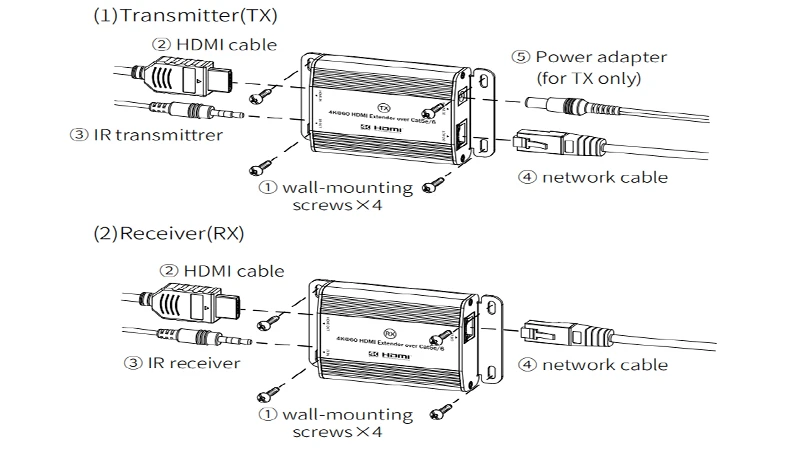

Монтаж и свързване

Инструкции за свързване:

①Използвайте HDMl кабели, за да свържете устройството източник на сигнал към предавателя. ter (TX) и устройството за показване към основното устройство на приемника (RX).

②Използвайте стандартен мрежов кабел с неекраниран или екраниран CAT5e/6(UTP/STP) и паралелно окабеляване, за да свържете основното устройство на предавателя (TX) към основното устройство на приемника (RX).

③Свържете захранващия кабел, за да стартирате и работите автоматично

Инструкции за инфрачервено дистанционно управление:

①Свържете удължителния кабел на инфрачервения излъчвател към жака lR OUT на предавателя (TX), а удължителния кабел на инфрачервения приемник към lR INiack на приемника (RX).

②Главата на инфрачервения излъчвател на удължителния кабел трябва да бъде поставена възможно най-близо до прозореца за получаване на инфрачервени лъчи на устройството източник на сигнал.

③Използвайте инфрачервеното дистанционно управление на устройството източник на сигнал, за да се насочите към главата на инфрачервения приемник, която е била правилно свързана към приемника (RX), за дистанционно избиране на канали и управление на песните за възпроизвеждане

Въпрос: Дисплеят на телевизионния екран е необичаен, трепти и звукът е
заекване.

О: (1) Проверете дали мрежовият кабел е правилно фиксиран и дали дължината е в допустимия диапазон.

(2) Изключете и включете TX края.

Q: Оранжевата светлина на RJ45 конектора на RX края на приемника не свети.

О: (1) Проверете дали мрежовият кабел е стандартен мрежов кабел с паралелни връзки в двата края.

(2) Проверете дали входният HDMl сигнал от края на TX е нормален.

(3) Изключете и включете TX края.

В: Оранжевата светлина на конектора RJ45 на RX края на приемника мига, но няма изходно изображение.

О: (1) Проверете дали дисплеят поддържа текущия режим на HDMl сигнал.

(2) Проверете дали HDMl кабелът и дисплеят са правилно фиксирани.

(3) Опитайте се да изключите и включите мрежовия кабел отново или изключете захранването и го включете в TX края.
