Каква е модулационната схема на оптичен предавател?

Като водещ доставчик на оптични предаватели често ме питат за модулационните схеми, използвани в тези устройства. Разбирането на модулационната схема на оптичния предавател е от решаващо значение за всеки, който се занимава с областта на оптичната комуникация, независимо дали сте мрежов инженер, изследовател или потенциален купувач. В тази публикация в блога ще разгледам различните модулационни схеми, използвани в оптичните предаватели, техните предимства и приложения.

Какво е модулация в оптичен предавател?

Модулацията е процес на промяна на едно или повече свойства на носеща вълна, като нейната амплитуда, честота или фаза, в съответствие със сигнала на съобщението. В контекста на оптичен предавател носещата вълна е оптичен сигнал, а сигналът на съобщението е данните, които трябва да бъдат предадени. Модулационната схема определя как данните се кодират върху оптичния носител.

Видове модулационни схеми

1. Включване - изключване (OOK)

On-Off Keying е една от най-простите и широко използвани модулационни схеми в оптичната комуникация. В OOK оптичният сигнал е или включен (представляващ двоично '1') или изключен (представляващо двоично '0'). Тази модулационна схема е лесна за изпълнение и изисква относително прост хардуер. Обикновено се използва в оптични комуникационни системи с малък обхват, като локални мрежи (LAN) и приложения от влакна до дома (FTTH).

Основното предимство на OOK е неговата простота, което води до ниска цена и висока надеждност. Той обаче има относително ниска спектрална ефективност, което означава, че използва относително голямо количество честотна лента за предаване на данни.

2. Фаза - Shift Keying (PSK)

Phase - Shift Keying е модулационна схема, при която фазата на оптичния носител се променя, за да представи различни стойности на данните. Например, в двоичната фаза - Shift Keying (BPSK), фазата на носителя се измества на 180 градуса, за да представлява двоична "1" или "0". Квадратурна фаза - Shift Keying (QPSK) използва четири различни фазови състояния за представяне на два бита данни на символ, което увеличава спектралната ефективност в сравнение с BPSK.

PSK предлага по-висока спектрална ефективност от OOK, което означава, че повече данни могат да бъдат предадени в рамките на една и съща честотна лента. Обикновено се използва в оптични комуникационни системи на дълги разстояния, като подводни кабели и високоскоростни опорни мрежи. PSK обаче изисква по-сложни техники за демодулация и е по-чувствителен към шум и фазово трептене.

3. Квадратурна амплитудна модулация (QAM)

Квадратурната амплитудна модулация е по-усъвършенствана модулационна схема, която съчетава както амплитудна, така и фазова модулация. В QAM амплитудата и фазата на оптичния носител се променят едновременно, за да представят множество стойности на данни. Например, 16 - QAM използва 16 различни комбинации от амплитуда и фаза, за да представи четири бита данни на символ.

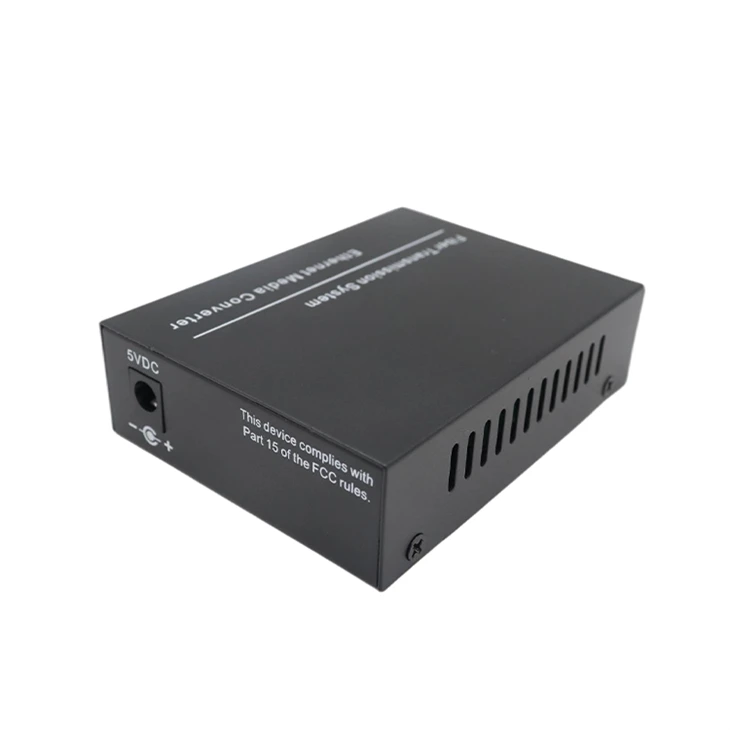

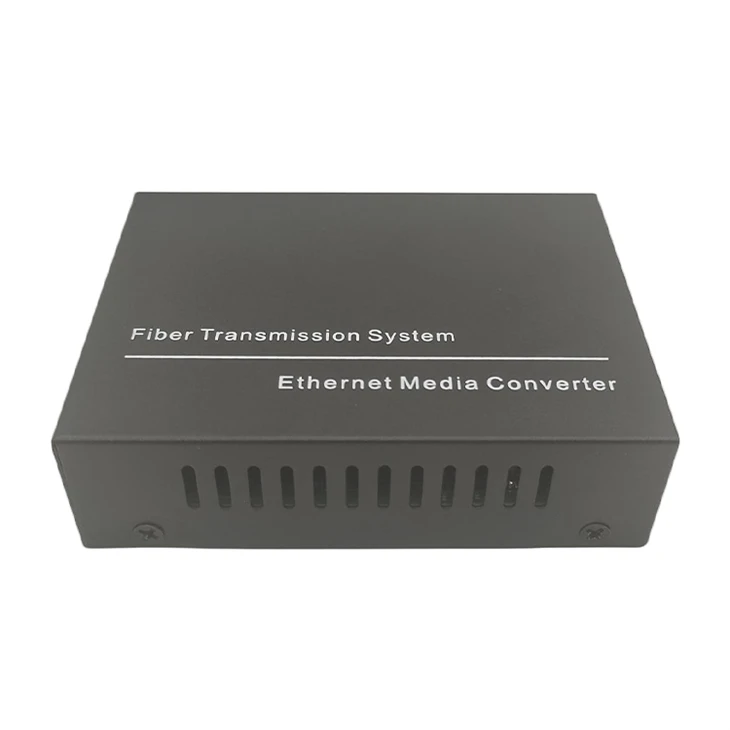

OMC 5235 GMC 5205

QAM предлага дори по-висока спектрална ефективност от PSK, което позволява много високоскоростно предаване на данни. Обикновено се използва в оптични комуникационни системи с голям капацитет, като центрове за данни и 5G мрежи. Въпреки това, QAM също е по-чувствителен към шум и изкривяване и изисква по-сложни техники за обработка на сигнала.

Избор на правилната модулационна схема

Изборът на модулационна схема зависи от няколко фактора, включително необходимата скорост на данни, разстоянието на предаване, наличната честотна лента и цената. За приложения с малък обхват и относително ниски скорости на данни, OOK може да бъде най-подходящият вариант поради своята простота и ниска цена. За приложения на дълги разстояния и високоскоростни приложения може да се предпочитат PSK или QAM за постигане на по-висока спектрална ефективност.

Като доставчик на оптични предаватели, ние предлагаме набор от продукти, които поддържат различни модулационни схеми, за да отговорим на разнообразните нужди на нашите клиенти. Например нашатаВътрешен медиен конверторе предназначен за приложения с малък обхват и използва OOK модулация за надеждно и рентабилно предаване на данни. НашитеОптичен Ethernet конверторподдържа по-високи скорости на данни и може да бъде конфигуриран да използва PSK или QAM модулация за комуникация на дълги разстояния и с висока скорост.

Приложения на различни модулационни схеми

Приложения с малък обхват

В приложения с малък обхват, като LAN и FTTH, OOK е най-често използваната модулационна схема. Простотата и ниската цена на OOK го правят идеален за тези приложения, където разстоянието на предаване е сравнително кратко и изискванията за скорост на предаване на данни не са изключително високи. НашитеМедия конверторе перфектен пример за устройство, което използва OOK модулация за оптична комуникация с малък обсег.

Приложения за дълги разстояния

За оптични комуникационни системи на дълги разстояния, като подводни кабели и високоскоростни опорни мрежи, PSK и QAM са предпочитаните модулационни схеми. Тези схеми предлагат по-висока спектрална ефективност, което позволява повече данни да се предават на дълги разстояния, без да се използва прекомерна честотна лента. Нашите оптични предаватели от висок клас са проектирани да поддържат PSK и QAM модулация, което позволява надеждно и високоскоростно предаване на данни на големи разстояния.

Бъдещи тенденции в модулационните схеми

Полето на оптичната комуникация непрекъснато се развива и се разработват нови модулационни схеми, за да отговорят на нарастващото търсене на по-високи скорости на данни и по-ефективно използване на честотната лента. Една от нововъзникващите тенденции е използването на усъвършенствани модулационни формати, като вероятностно оформяне на констелация (PCS) и модулация с форма на Найкуист. Тези нови модулационни схеми предлагат още по-висока спектрална ефективност и по-добра производителност при наличие на шум и изкривяване.

Като доставчик на оптични предаватели, ние се ангажираме да останем в челните редици на тези технологични постижения. Ние инвестираме много в научноизследователска и развойна дейност, за да гарантираме, че нашите продукти включват най-новите модулационни схеми и технологии, предоставяйки на нашите клиенти възможно най-добрите решения за техните оптични комуникационни нужди.

Заключение

В заключение, модулационната схема на оптичен предавател играе решаваща роля при определяне на производителността и възможностите на комуникационната система. Различните модулационни схеми предлагат различни предимства и са подходящи за различни приложения. Като доставчик на оптични предаватели, ние разбираме значението на избора на правилната модулационна схема за специфичните нужди на нашите клиенти. Независимо дали търсите рентабилно решение за комуникация на къси разстояния или решение с висока производителност за приложения на дълги разстояния и с висока скорост, ние разполагаме с експертизата и продуктите, за да отговорим на вашите изисквания.

Ако се интересувате да научите повече за нашите оптични предаватели и модулационните схеми, които поддържат, или ако имате въпроси относно вашите специфични нужди за оптична комуникация, моля не се колебайте да се свържете с нас за подробна дискусия. Винаги сме готови да ви помогнем да намерите най-доброто решение за вашия бизнес.
